САУ Котельных

Система автоматического управления котельной (САУ-К) предназначена для управления котельной с паровыми или водогрейными котлами, используемой для бытового или промышленного применения (например, для обеспечения горячей водой и отоплением жилого поселка или газокомпрессорной станции).

Назначение

Основные функции

контроль дискретных и аналоговых параметров технологического оборудования котельной (ТО);
контроль параметров работы котлов и горелок, блокировка горелок при аварийных ситуациях;
автоматизированное встроенное и дистанционное управление режимами работы ТО;
отображение измеряемых параметров и управление ТО на встроенной панели оператора шкафа САУ котельной (ШСК);
управление работой сетевых, подпиточных и котловых насосов, в том числе по интерфейсу RS‑485 при наличии отдельных шкафов автоматизации работы насосов;
контроль загазованности по метану и угарному газу, в том числе взаимодействие с системой контроля загазованности по интерфейсу RS‑485;
автоматическое выполнение алгоритмов технологической защиты ТО, выдача предупредительных и аварийных сообщений на встроенном в ШСК АРМ оператора, включение светозвуковой сигнализации;
регулирование температуры воды на выходе котлов и температуры воды прямого теплоносителя по температурному графику в зависимости от температуры наружного воздуха;
передача аварийных сигналов на передатчик устройства дистанционного контроля и сигнализации (УДКС), передающего эти сигналы в помещение оператора по радиоканалу;
диспетчеризация (передача информации и обеспечение удаленного управления из диспетчерской) котельной по интерфейсу RS‑485, через радиомодем, GPRS-модем, телефонный модем или по любым другим имеющимся каналам передачи данных;
обеспечение бесперебойного питания ШСК и приборов КИПиА котельной от аккумуляторных батарей большой емкости в течение отсутствия напряжения в сети ~220 В.

Конструкция

Вариант 1

Используемая продукция ЗАО «НПП «ЭИС»:

шкаф САУ котельной (ШСК);
АРМ оператора ПК EISCADA
контроллер.

Используемая продукция «ОВЕН»:

блок гальванической развязки — БГР2(4)-24/24;
модули дискретного ввода (с интерфейсом RS-485) МВ110.

Вариант 2

Используемая продукция ЗАО «НПП «ЭИС»:

шкаф САУ котельной (ШСК);
АРМ оператора ПК EISCADA.

Используемая продукция «ОВЕН»:

программируемый логический контроллер ПЛК73;
источники питания аналоговых входов БП02Б-Д1-24;
блок сетевого фильтра БСФ-Д2-0,6.

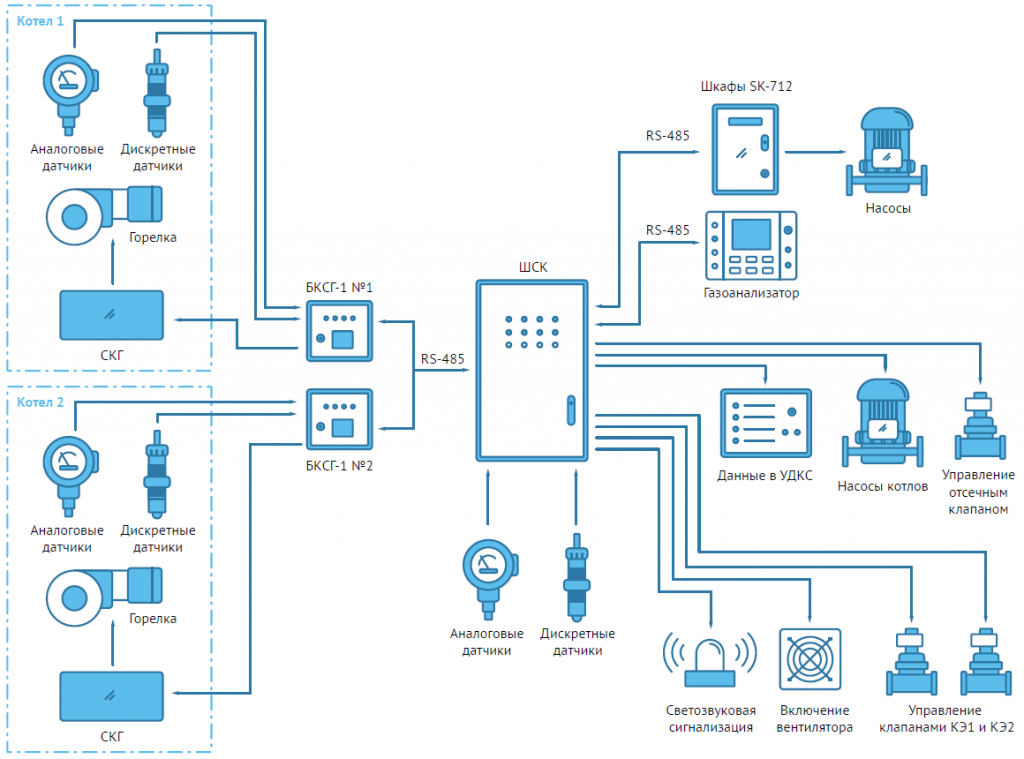

Структурная схема

Преимущества

Программный комплекс «EISCADA» позволяет оператору оперативно отслеживать параметры теплоносителя на входе и выходе из котла котельной. Для простоты и наглядности системы конфигурация и расположение датчиков котла на мнемосхеме повторяет расположение данных датчиков в реальном котле.
Устойчивая работа автоматики котлов котельной благодаря использованию САУ-К.
