Реактор токоограничивающий сухой

Реакторы предназначены для уменьшения тока, который возникает при коротком замыкании и позволяют поддерживать уровень напряжения в сети. Реакторы могут быть выполнены в различных конструкциях, включая однофазные и трехфазные варианты. Они также могут быть предназначены для работы в различных диапазонах напряжений и токов, что делает их универсальными для применения в различных областях, таких как энергетика, промышленность и транспорт.

Помимо этого, современные технологии позволяют разрабатывать токоограничивающие реакторы с улучшенными характеристиками, такими как более высокая устойчивость к перегрузкам и более низкие потери энергии. Это делает их не только эффективными, но и экономически выгодными в долгосрочной перспективе. Внедрение таких технологий способствует повышению надежности и безопасности электрических сетей, что особенно актуально в условиях увеличивающихся нагрузок и требований к качеству электроэнергии.

Назначение

Токоограничивающий реактор снижает уровень тока короткого замыкания и ударное воздействие до уровня, обеспечивающего безопасность кабельных и воздушных линий электропередачи и оборудования в электрических сетях частотой 50 Гц, что позволяет защитить оборудование и предотвратить его повреждение.

Конструктивные особенности

Конструктивно токоограничивающий реактор — это важный элемент в электрических цепях, который представляет собой катушку индуктивности, подключаемую последовательно к сети. Один из вариантов конструкции сухого реактора обмотки выполняются в виде кабелей прямоугольного сечения для уменьшения габаритов, повышения механической прочности и срока службы, есть также монолитное исполнение.

Cухие токоограничивающие реакторы выполнены без стального сердечника, их вольтамперная характеристика линейна. Это связано с тем, что при протекании значительных токов, возникающих во время замыкания, сердечник может быстро достигать состояния насыщения. Состояние насыщения означает, что магнитные свойства сердечника резко падают, что приводит к снижению индуктивности и, как следствие, к потере способности ограничивать ток. В результате, использование сердечников в таких реакторах нецелесообразно, так как это может привести к ухудшению их характеристик и функциональности.

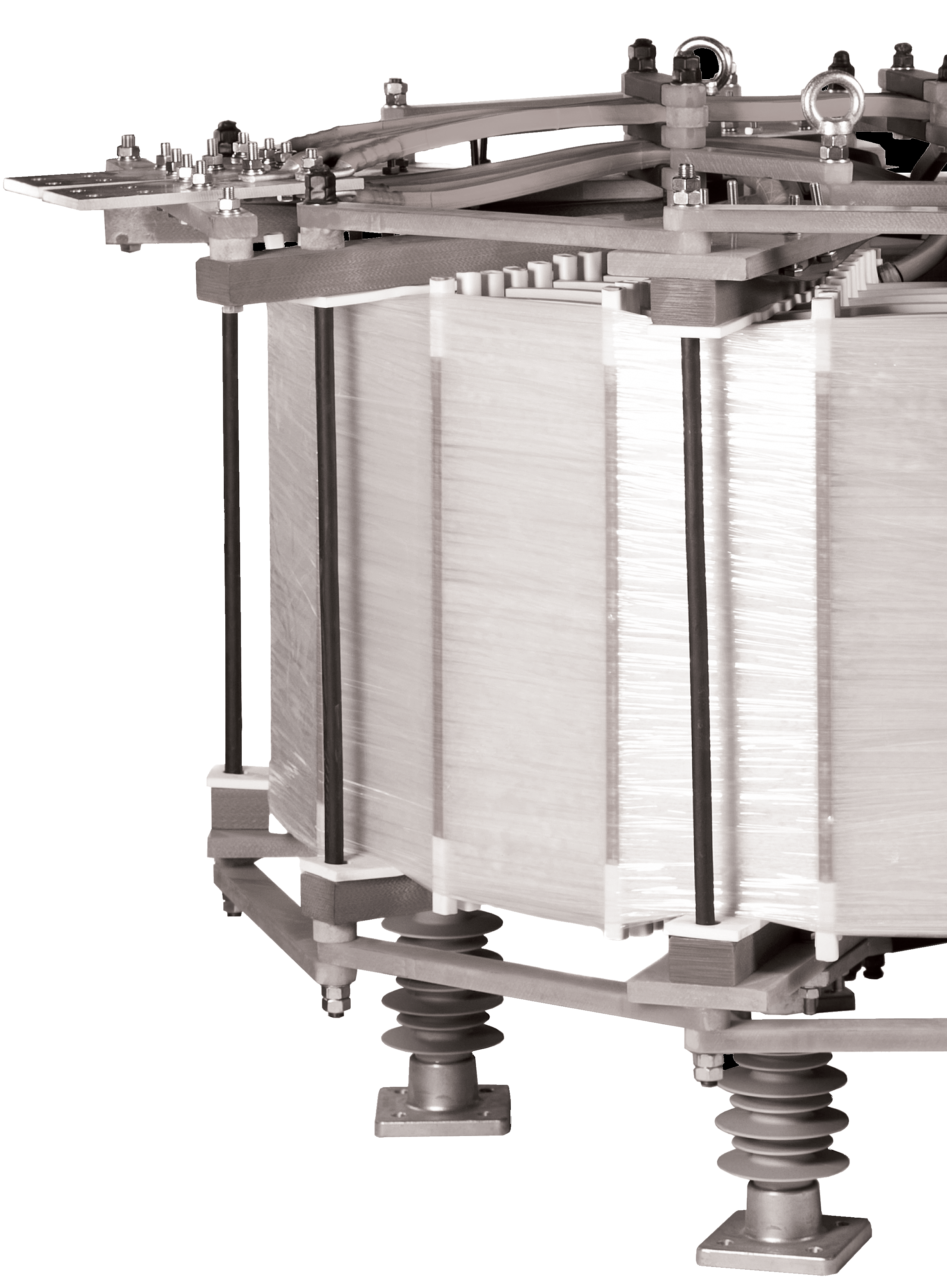

реактор состоит из обмотки и прессующей системы, которая надежно фиксирует обмотку;
обмотка наматывается на диэлектрический каркас;
для намотки используются провода с силиконовой изоляцией, что соответствует классу нагревостойкости Н;
алюминиевый провод прямоугольного сечения состоит из многопроволочных жил (возможно применение провода с изолированными жилами, что уменьшит потери при работе реактора);
прессующая система состоит из стяжных шпилек, выполненных из нержавеющей стали и системы планок из стеклотекстолита;
для предотвращения повреждения изоляции проводов используют силиконовые прокладки между проводами и планками из стеклотекстолита.

Технические характеристики

Наименование	Значение
Класс напряжения	3 – 10 кВ
Номинальный ток	250 - 4000 A
Номинальное индуктивное сопротивление	0,1 – 2,5 0м
Конструктивное исполнение	вертикальное,горизонтальное, ступенчатое расположение фаз
Климатическое исполнение	У, УХЛ, ХЛ
Категория размещения	1, 2, 3

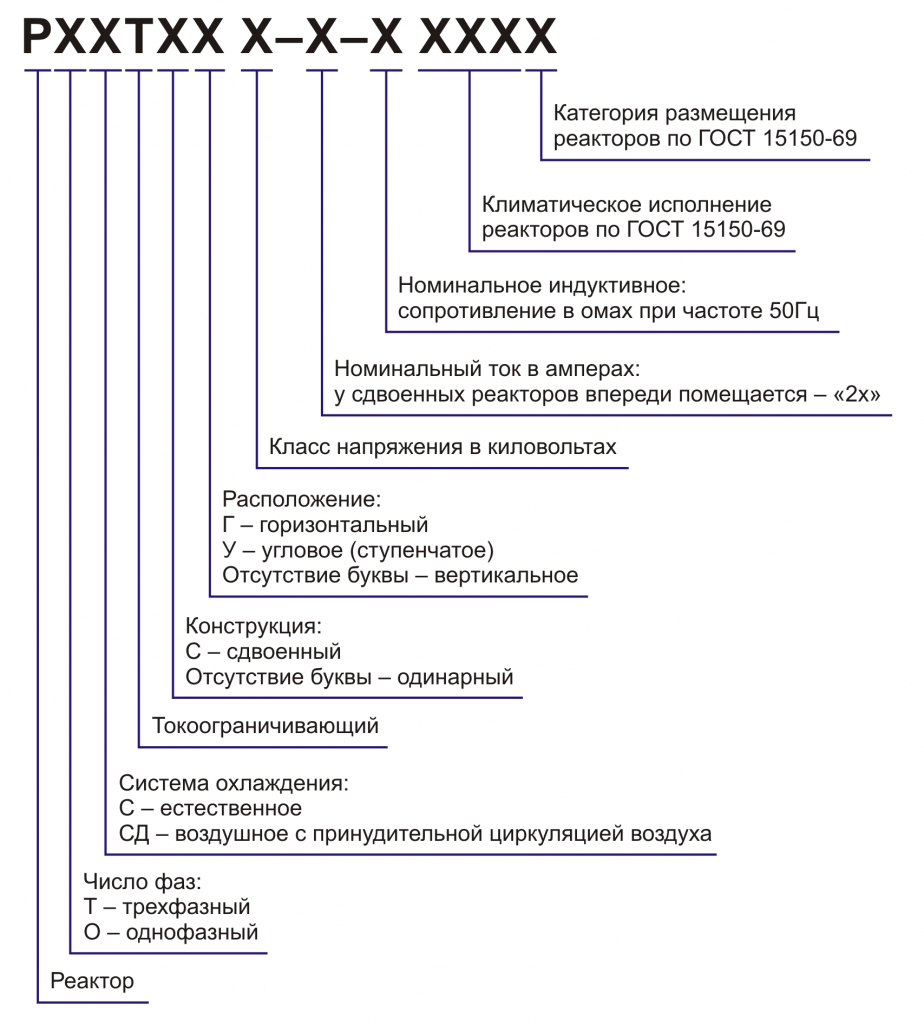

Обозначение

Преимущества

конструкция реактора прошла типовые испытания на подтверждение соответствию ГОСТ 14794–79;
изготовление реакторов «под заказчика» с учетом особенностей размещения;
в обмотке реакторов использован многопроволочный провод прямоугольного сечения с силиконовой изоляцией, что повышает механическую надежность реактора;
использование современных изоляционных материалов класса нагревостойкости H;
при установке реактора на открытом воздухе в комплект поставляются навесы;
срок изготовления 30 – 45 дней.

Реакторы токоограничивающие производства ЗАО «НПП «ЭИС» прошли процедуру аттестации ПАО «Россети» и получили заключение аттестационной комиссии от 06 октября 2023 г. №IЗ-209/23, что является знаком качества в России.

Важно отметить, что правильный выбор параметров реактора, таких как индуктивность и номинальный ток, критически важен для обеспечения надежной работы всей электрической системы, поэтому предлагаем вам обратиться за консультацией к нашим специалистам по телефону +7(343)350-57-35 или направить запрос по электронной почте main@eisystem.ru.
