Высокочастотный заградитель
Высокочастотные заградители серии ВЗ предназначены для ослабления шунтирующего действия оборудования и шин подстанций и ответвлений от ВЛ на сигналы противоаварийной автоматики, релейной защиты, телефонной связи и телемеханики, передаваемые по фазным проводам высоковольтных 6 — 1150 кВ линий электропередачи.
ВЧ-заградители представляют собой заграждающие фильтры, которые включаются в рассечку фазного провода, и могут быть настроены на определенные полосы заграждения из диапазона 16 — 1000 кГц.
В случае организации каналов ВЧ связи по изолированным грозозащитным тросам ВЧ-заградители служат для заземления тросов по промышленной частоте в местах присоединения.
Параметры высокочастотного заградителя
Основными параметрами ВЧ-заградителя являются:
- величина активной составляющей полного сопротивления;
- полоса частот заграждения;
- номинальный длительный ток;
- номинальный кратковременный ток;
- ударный ток;
- индуктивность реактора ВЗ;
- класс линии электропередачи.
Условия эксплуатации
Заградители предназначены для работы в следующих условиях:
- в части воздействия климатических факторов внешней среды — для длительной работы в исполнении «У» и «УХЛ» категории размещения I по ГОСТ 15150-69 и ГОСТ 15543-70; тип атмосферы II по ГОСТ 15150-69; тип атмосферы II по ГОСТ 15150-69;
- высота над уровнем моря до 2000 м;
- сейсмостойкость по шкале MSK-64 — 9 баллов.
Вытекающие из требований МЭК 60353 и СТО 56947007-33.060.40.125-2012 значения характеристического сопротивления ВЛ и соответствующего значения активной составляющей полного сопротивления ВЗ, с учетом рекомендованных МЭК и СТО значений номинального длительного тока ВЗ, представлены в таблице 1.

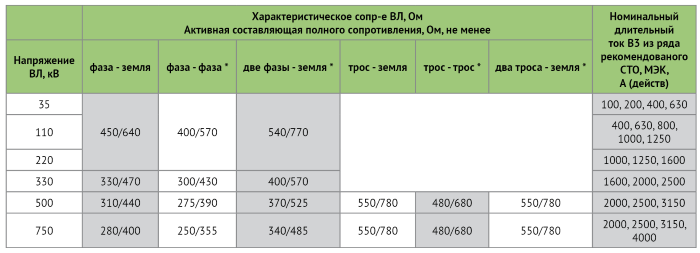

Таблица 1
Значения характеристического сопротивления для ВЛ 35 – 750 кВ
МЭК и СТО устанавливают следующие стандарты номиналов индуктивности реактора (мГн):
0,2 — 0,25 — 0,315 — 0,4 — 0,5 — 1,0 — 2,0.
МЭК и СТО устанавливают нижеследующие требования к номинальному кратковременному и ударному токам ВЗ (представлены в таблице 2).
Таблица 2
Предельные значения кратковременного и ударного токов ВЗ
Конструкция
Основные составляющие конструкции высокочастотного заградителя (ВЗ):
- реактор заградителя (РЗ) - катушки индуктивности, предназначенная для пропускания тока промышленной частоты, протекающего по проводу линии, в которой включен ВЗ;
- защитное устройство (ЗУ), предназначенное для зашиты реактора и элемента настройки от перенапряжений, возникающих на линии и распределительных устройствах подстанций (атмосферных, от коротких замыканий и коммутационных);
- элемент настройки (ЭН), предназначенный для получения (совместно с реактором) необходимого сопротивления заграждения в заданной полосе частот.
В ряде случаев, в зависимости от требований к высокочастотным параметрам ВЗ, ЭН может отсутствовать.
Дополнительные комплектующие высокочастотного заградителя:
- сетки от птиц;
- противокоронные кольца и колпачки;
- пьедестал для установки высокочастотного заградителя на опорной конструкции.
Таблица 3
Технические характеристики высокочастотных заградителей серии ВЗ
В том числе ЗАО «НПП «ЭИС» изготавливает высокочастотные заградители с номинальным током до 4000 А, с индуктивностью реактора до 2,5 мГн, характеристики которых не приведены в таблице выше, на основе технического задания.
Реактор
Конструктивно реактор заградителя представляет собой катушку индуктивности (однослойную или многослойную), изготовленную из провода (как правило, алюминиевого или медного), размещенного на каркасе (реечный, цилиндрический и др.) из материала с высокими электроизоляционными свойствами. Каркас реактора ВЗ, наряду с высокими электроизоляционными свойствами, должен обеспечить высокую механическую прочность конструкции , необходимую для устойчивой работы оборудования при протекании через ВЗ токов короткого замыкания (предельные величины токов указаны в табл. 2), с учетом длительной (до 30 и более лет) эксплуатации в условиях воздействия соответствующих климатических факторов.
Материал каркаса реактора обладает:
- высокими электроизоляционными свойствами;
- высокой механической прочностью;
- устойчивостью к воздействию климатических и иных факторов, характерных для оборудования наружной установки (температура, влажность, соляной туман, обледенение, солнечное излучение, загрязненность воздуха и др.)
Каркас реактора изготавливается из композитных материалов.
Реактор ВЗ имеет защитное (как правило, многослойное) покрытие, в т. ч. для предохранения от межслоевого и межвиткового шунтирования при обледенении, активных (особенно загрязненных) атмосферных осадках, несанкционированном попадании металлических предметов на проводящие поверхности катушки реактора.
Защитное устройство
В качестве защитного устройства ВЗ ЗАО «НПП «ЭИС» использует ограничители перенапряжений нелинейные (ОПН).
Ограничители перенапряжений нелинейные с полимерной изоляцией серии ОПН предназначены для защиты элемента настройки ВЗ от коммутационных и грозовых перенапряжений.
ОПН выполнен в виде колонки варисторов, заключенных в герметичный полимерный корпус.
Принцип действия основан на нелинейности вольт-амперной характеристики варисторов.
При рабочем напряжении активные токи через варисторы не превышают значения 10 мкА, а при перенапряжениях достигают многих сотен и тысяч ампер.
Преимущества
Большое количество типов ВЗ (около 60), различающихся:
- по номинальному току;
- по индуктивности;
- по допустимому номинальному кратковременному (ударному) току.
ВЗ с нестандартными частотами заграждения
- в т.ч. в диапазоне от 16 до 24 кГц;
- двух- и трёхчастотные полосы заграждения.
- диапазоны заграждения с Ra > 1000 Ом.
Уменьшенные габариты и вес:
- бóльшие возможности по установке непосредственно на конденсаторы связи;
- бóльшие возможности при реконструкции в случае замены устаревших ВЗ на ВЗ с повышенными динамическими характеристиками без перестройки порталов.
