Модуль дискретного ввода МВ16DI-24 (далее – модуль) предназначен для ввода 16 дискретных сигналов типа «сухой контакт» реле, напряжения =24 В, выхода датчиков с выходом типа «n–p–n” или «p–n–p” при подаче команды по интерфейсу RS-485. Дискретные входы разделены на 2 изолированных друг от друга группы по 8 входов. Дискретные входы могут работать в режиме число импульсных входов (счетчики количества импульсов) при котором каждый из входов (DI0…DI15) работает как 16-разрядный счетчик (максимальное значение счётчика 65536, следующим импульсом счётчик сбрасывается в 0). Максимальная частота импульсов для входов (DI0…DI7) – 1000 Гц, для входов (DI8…DI15) – 100 Гц, минимальная длительность импульса – 500 мкс.
Дискретные входы могут работать как с сигналами в виде уровня напряжения постоянного тока (уровень логического «0» - ± (0 …1,5) В, уровень логической «1» - ± (4 – 30) В), так и с сигналами типа «сухой» контакт реле.
Питание модуля – напряжение постоянного тока от 18 до 32 В, потребление – не более 4,5 Вт. Модуль имеет гальваническую развязку выходов от источника питания и от сети RS-485 с напряжением изоляции 500 В.
Скорость обмена модуля по RS-485 от 1200 б/с до 230400 б/с (устанавливается программно), протоколы обмена – MODBUS RTU и DCON. Параметры протокола обмена (тип протокола, скорость обмена, адрес прибора, использование контрольной суммы) устанавливаются программно и запоминаются в энергонезависимой памяти модуля.
Конструкция модуля позволяет установку его в производственных помещениях, стойках и шкафах на DIN-рейку 35 мм.

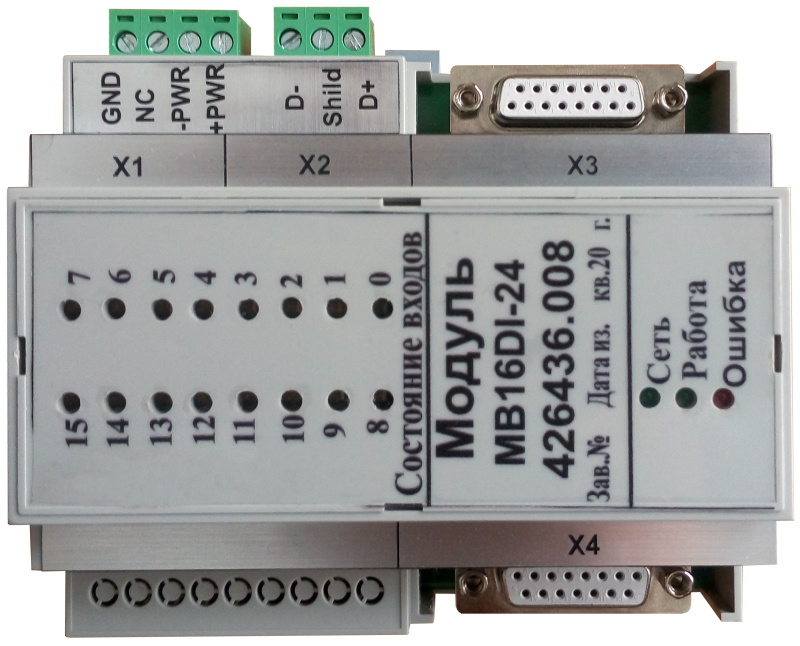

Модуль выпускается в двух исполнениях (без индикации состояния входов АВЛБ.426436.008 и с индикацией состояния входов АВЛБ.426436.008-01).
