Блок питания для регуляторов Series 3 Plus CCC

Назначение

Блоки питания АВЛБ.436534.005 и АВЛБ.436534.007 (далее — БП) предназначены для электропитания узлов регуляторов семейства Series 3 Plus компании Compressor Controls Corporation.
БП используются для замены штатного блока питания регуляторов семейства Series 3Plus, а также могут применяться в других изделиях.

Конструкция

БП выполнены в виде печатной платы с элементами и рассчитаны для установки на печатной плате центрального процессора регулятора семейства Series 3 Plus Compressor Controls Corporation.

Технические характеристики

Наименование	Значение
Входное напряжение питания постоянного тока	21 – 32 В
Потребляемая мощность	не более 38 В•А при уровне питающего напряжения (24 ± 1) В
Электрическая прочность изоляции между входными и выходными цепями БП	500 В постоянного тока
Условия эксплуатации
Температура окружающего воздуха	от +5 до +65°С
Относительная влажность воздуха	до 80% при +35°С и более низких температурах, без конденсации влаги

БП обеспечивает следующие выходные напряжения постоянного тока:

Выходные каналы	Номинальное напряжение	Ток нагрузки	Пульсации выходного напряжения и помехи в диапазоне частот от 0 до 20 МГц
«+5V»	5 ± 0,25 В	2,0 А	не более 25 мВ
«+15V»	15 ± 0,6 В	0,1 А	не более 50 мВ
«-15V»	-15 ± 0,6 В	0,1 А	не более 50 мВ
«+24V»	24 ± 1,2 В	0,3 А	не более 50 мВ
«24V питание трансмиттеров»	24 ± 1,2 В	0,3 А	не более 50 мВ

Примечание: Выходные цепи с напряжениями +5, −15, +15 В имеют общую точку.

БП имеют в каждом выходном канале защиту от токов перегрузки и короткого замыкания. Выходное напряжение отключается/снижается при срабатывании защиты и автоматически восстанавливается после снятия перегрузки или устранения короткого замыкания.

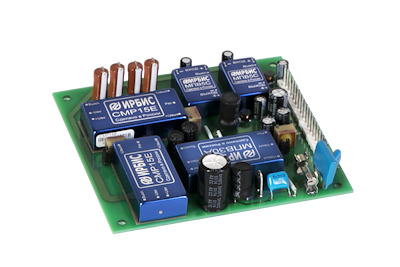

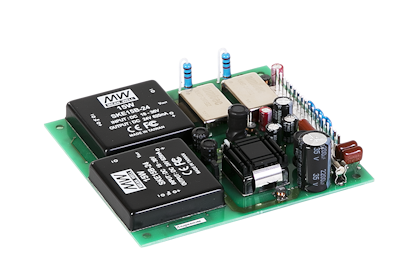

Блоки питания АВЛБ.436534.005	Блоки питания АВЛБ.436534.007
