Автоматическая система надзора за оборудованием АГНКС и действиями эксплуатационного персонала «ОКО»

Опыт эксплуатации технического оборудования автомобильных газонаполнительных компрессорных станций (АГНКС) показывает, что:

  • затраты на восстановление после поломки нередко бывают существенно выше затрат на профилактическое обслуживание и предотвращение поломок;
  • незапланированная остановка производственного процесса ведет к убыткам, а авария чревата опасными экологическими последствиями.

И здесь целый ряд преимуществ дает применение автоматизированных систем управления технического обслуживания и ремонта.



Назначение системы -

автоматизированный мониторинг технологических процессов АГНКС, обработка данных и выдача информации по применению изделия и оборудования, обеспечивающего его жизненный цикл.

Система предназначена для автоматизации довольно сложных работ отделов планирования ремонтных служб.



Функции системы

  1. Ведение истории наработки каждого изделия, входящего в состав АГНКС.
  2. Ведение истории изменения параметров оборудования в процессе эксплуатации и контроль ремонтно-технического обслуживания (РТО).
  3. Ведение истории выполнения РТО, изменений в комплектации изделия и состава ЗИП.
  4. Выдача информации:
    • данные по ремонтам (виды, количество, сроки, планы);
    • данные по фиксируемым отказам и неисправностям (даты, события, меры по устранению);
    • данные о жизни изделия (установлено, передано, списано и т.д.).
  5. Планирование материалов и запчастей.
  6. Анализ затрат РТО.
  7. Контроль соблюдения правил эксплуатации АГНКС обслуживающим персоналом и выдача доказательной базы в виде записи выполненных команд персонала и видеозаписей.



Состав аппаратных и программных средств

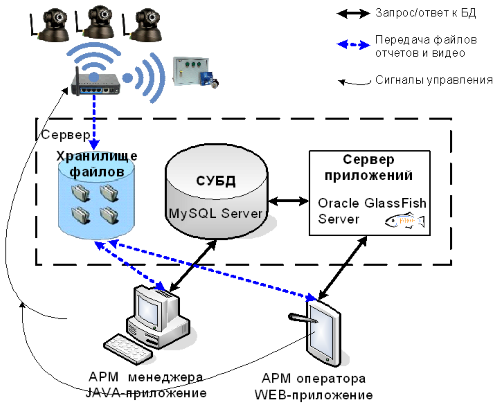

Автоматическая система надзора за оборудованием АГНКС и действиями эксплуатационного персонала реализована в виде программно-аппаратного комплекса, схема которого представлена на рисунке, а состав аппаратных средств в таблице.











Наименование

Кол-во

Основные характеристики оборудования

Программное обеспечение

Сервер

1

1. Объем оперативного запоминающего устройства – не менее 4 Гб;

2. Количество жестких дисков – не менее 2;

3. Объемом жесткого диска – не менее 500 Гб;

1. Операционная система Windows Server 2008 Standard;

2. СУБД MySQL v5.5.27.2 и выше;

3. Сервер приложений GlassFish v3.1.2.2.

АРМ менеджера

(персональный компьютер)

Опреде-ляется проектом

1. Оперативная память – не менее 3 Гб;

2. Минимум 100 Мб свободного пространства на жестком диске;

3. Наличие сетевой платы;

4. Опционно сканер отпечатков пальцев AuthentecTec Eikon UPEK, U are U 4500, Futronic FS80 или аналоги

1. Операционная система Windows 7 и выше;

2. Программное обеспечение Java v1.7 и выше;

3. Программное обеспечение PDFWriter

4. Видеопроигрыватель VLC v2.03.

АРМ оператора

(планшетный компьютер со сканером штирх-кода)

Опреде-ляется проектом

1. Наличие интерфейса Bluetooth- для связи со сканером штрих-кода

2. Наличие интерфейса Wi-Fi

1. Интернет-браузер

Принтер печати штрих-кодов

1

Zebra GK 420t или аналоги



Wi-Fi точка доступа

Опреде-ляется проектом

TP-Link или аналоги



IP-видеокамеры

Опреде-ляется проектом

IPCAM F6836W, KADYMAY 6808a1, SVN-F6836W или аналоги







Система реализована в двух вариантах размещения:

  • JAVA-приложение для персонального компьютера,
  • WEB-приложение для портативных устройств.



JAVA-приложение для персонального компьютера предназначено для рабочего места менеджера, позволяет выполнять функции, такие как заполнения справочников, администрирования системы и формирования заданий для сотрудников АГНКС. Такое же рабочее место может быть организовано для оператора, ограничение функционала обеспечивается системой администрирования и контроля доступа.











WEB-версия программы предназначена для портативных устройств (в т.ч. планшетных компьюетров) с операционными системами Android, Windows или iOS, которая позволяет сотрудникам АГНКС работать с системой без привязки к стационарному рабочему месту.





Основные модули системы



Система обеспечивает многопользовательский режим работы с разграничением прав доступа пользователей к объектам (информационным ресурсам, системам управления оборудованием и видеокамерами) с целью предотвращения несанкционированного использования не только информации, но и оборудования.

Реализованы два способа идентификации пользователей:

  • вход по отпечатку пальца;
  • вход по логину и паролю.



Ни один этап не будет пропущен

  • пошаговые инструкции
  • управление процессами со своего рабочего места
  • управление несколькими процессами

Регламентированный порядок действий при выполнении всех процедур технологического процесса не позволит персоналу нарушить алгоритм его выполнения, сократив вероятность ошибок человеческого фактора



Всегда знаете:  Кто? Что? Когда? Как?

Фиксирование всех выполненных этапов процесса с отметками исполнителя и времени выполнения процедур (в т.ч. видеозапись)

Отметка о выполнении определенных процедур происходим путем считывания штрих-кодов обслуживаемых объектов и бейджей исполнителей.

Мониторинг хода выполнения процесса и оперативное сигнализирование о его нарушениях позволяют обеспечить своевременное регулирование с учетом имеющихся обратных связей, сохранив, таким образом, качество результата

Редактор отчетов предназначен для создания шаблонов отчетов по испытаниям и дальнейшего использования разработанной модели данных для вывода информации о результатах испытаний.

Программно-аппаратный комплекс LABTrace+ позволяет просматривать архив изображений и видеозаписей, который привязан к экземплярам различных процессов.







Поддержка, гарантии

Разработчик одновременно с поставкой системы обеспечивает передачу Заказчику программной документации, в составе: руководство администратора, полное руководство пользователя, краткое руководство пользователя, руководство пользователя WEB-версии.

Программная документация передается в электронном виде на диске с дистрибутивом, а также Разработчик передает Заказчику 1 (Один) комплект программной документации в печатном виде.

При поставке системы Заказчику Разработчик предлагает услуги по формализации процессов АГНКС и формированию начальных справочников системы с обучением персонала Заказчика.

Гарантийный период эксплуатации системы составляет 6 месяцев с даты подписания Акта приемки-передачи. Заказчик обязан принять все меры по обеспечению  условий эксплуатации системы, соответствующие требованиям, изложенным в программной документации и прилагаемым к системе.

В случае выхода системы из строя Разработчик обязуется устранить неполадки дистанционным путем, а при невозможности дистанционного урегулирования Разработчик обеспечит выезд представителя.



Экономический эффект

  1. Сокращение вероятности выхода из строя изделий и сопровождающего оборудования из за ошибок обслуживающего персонала, связанных с нарушениями правил эксплуатации.
  2. Продление сроков использования изделия и обслуживающего оборудования за счет соблюдения регламентов и условий эксплуатации.



Опыт применения, отзывы

  1. Отдельные модули системы внедрены в центральной аналитической лаборатории ОАО «Екатеринбургский завод по обработке цветных металлов» (отзыв в приложении)
  2. Система была продемонстрирована на выставке «Нефть и газ 2015» в г. Москва (организовано рабочее место на выставке, сделан доклад на семинаре по импортозамещению).
