Система автоматического управления передвижной автономной электростанцией ПАЭС-2500М «Пилон-3»
Назначение
Система предназначена для автоматического управления газотурбинной электростанцией (ГТЭС) с авиационным двигателем Д-ЗОЭУ при её автономной работе и параллельной работе с другими электростанциями или с внешней энергосистемой.
Система может использоваться для замены автоматики на эксплуатируемых ГТЭС и автоматизации разрабатываемых электростанций.
Основные функции
- автоматический пуск, управление, защита и остановка газотурбинной установки;
- управление и контроль вспомогательным технологическим оборудованем электростанции (вентиляция, отопление, регулирование температуры масла и т. д.);
- синхронизация генератора электростанции с сетью;
- управление активной и реактивной мощностью генератора;
- управление кранами газовой обвязки;
- взаимодействие с другими системами электростанции (пожарная и силовая автоматика, система контроля содержания метана в отсеках и др.);
- взаимодействие с верхним уровнем АСУ ТП.

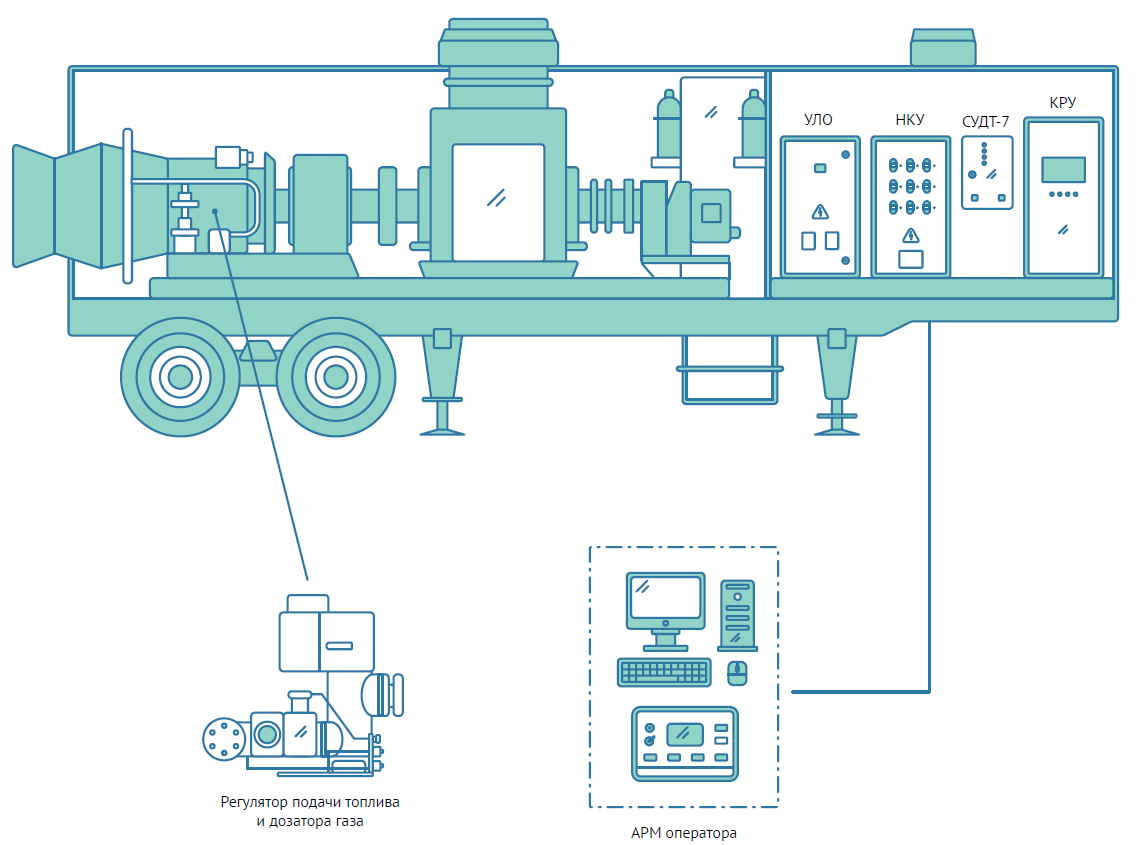

Конструкция
- автоматизированное рабочее место (АРМ) оператора;
- низковольтное коммутационное устройство (НКУ);
- устройство логической обработки (УЛО);
- комплект топливой аппаратуры 816.041 (используется при необходимости модернизации двигателя).

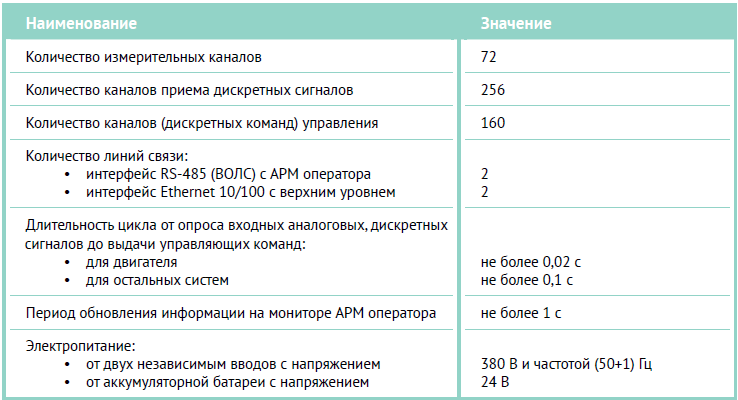

Технические характеристики
Структурная схема
САУ ПАЭС-2500М взаимодействует со следующим оборудованием:
- двигатель Д-30ЭУ-1;
- генератор СГСБ-14-100-6У2;
- вентиляторы и нагреватели маслобаков двигателя и редуктора;
- шкаф управления возбуждением генератора ШУВГм-1.4 с регулятором СВАТ-3М;
- комплектное распределительное устройство КРУ типа «Круиз»;
- система точной синхронизации СТС-3;
- аппаратура контроля вибраций двигателя и генератора типа ИВ-Д-ПФ-6М.1;
- аппаратура контроля загазованности типа СТМ-10;
- аппаратура пожарной сигнализации и пожаротушения;
- трубопроводными клапанами (DN-50): клапаном подачи топливного газа (КПТГ), клапаном подачи пускового газа (КППГ), отсечным клапаном оборудование поддержания микроклимата отсека оператора в фургоне;
- АСУ ТП верхнего уровня с устройством синхронизации времени.
САУ ПАЭС-2500М обеспечивает автоматизацию управления технологическими процессами в следующих режимах:
- холодный резерв;
- горячий резерв;
- холодная прокрутка;
- регламентные работы;
- нормальный останов;
- аварийный останов;
- дистанционное управление;
- пуск на параллельную работу с сетью с автоматическим управлением;
- пуск на параллельную работу с сетью с автоматизированным управлением;
- пуск на автономную работу с сетью с автоматическим управлением;
- пуск на автономную работу с сетью с автоматизированным управлением.
САУ ПАЭС-2500М обеспечивает выполнение следующих функций контроля и отображения:
- непрерывный контроль технологических параметров, в том числе измерение и представление по вызову оператора на экране ПЭВМ значений выбранных параметров;
- вызов контролируемых параметров по желанию оператора на экран ПЭВМ в табличной форме или в виде трендов с отображением на экране линий предупредительных и аварийных уставок;
- автоматический контроль общестанционных параметров — концентрации метана и температуры в помещениях, температуры, влажности, давления наружного воздуха;
- автоматический контроль состояния оборудования ГТЭС;
- решение расчетных задач;
- учёт выработанной электроэнергии;
- учёт количества пусков;
- представление на экране мнемосхем агрегата с указанием значений измеряемых параметров и положений исполнительных механизмов и основных параметров работы ГТЭС;
- автоматическое обнаружение, отображение и звуковая сигнализация отклонений технологических параметров от уставок;
- представление информации о невыполненных предпусковых условиях;
- сигнализацию основных режимов агрегата;
- запоминание и документирование сигналов, вызвавших аварийный останов, а также значений основных технологических параметров агрегата.
Преимущества
Ключевые свойства САУ:
• может работать с модернизированным вариантом двигателя Д-ЗОЭУ, когда вместо дозатора газа ДГ-ЗОГ и стопорного клапана КС‑90ГП1 установлена топливная аппаратура 816.041 производства ПАО «Волчанский агрегатный завод»;
• реализована на программных и технических средствах комплексов «ПИЛОН», серийно выпускаемых и эксплуатируемых на газоперекачивающих компрессорных станциях (Программное обеспечение САУ ГТЭС «Пилон‑3»).
• является собственной разработкой ЗАО «НПП «ЭИС»;
• высокая надёжность и помехоустойчивость (лидер рынка) за счёт внутреннего трехкратного резервирования модулей и линий связи;
• высокая работоспособность, означающая его непрерывную гарантированную работу, обеспечиваемую заменой отказавших модулей и использованием резервных программных модулей без остановки электростанции;
• виброустойчивое исполнение шкафов, обеспечивающих их работу при установке на одну платформу с газотурбинным двигателем (ГТД);
• короткие сроки ввода в эксплуатацию (2 – 4 недели), обеспечивающие полную замену автоматики во время плановых ремонтов ГТД.
Эксплуатационные особенности САУ:
• управление одной или несколькими электростанциями (до 10 шт.) может осуществляться с одного пульта оператора;
• синхронизация генератора электростанции в режиме «Параллельная работа с сетью» может осуществляться как с помощью встроенного автоматического устройства точной синхронизации (УТС), так и внешними командами управления;
• регулировка и настройка системы может осуществляться дистанционно с пульта оператора;
• система обеспечивает сохранность и возможность восстановления информации при отказах технических и программных средств, а также при сбоях в электропитании;
• диагностика состояния технических средств системы осуществляется автоматически и непрерывно с локализацией до сменного блока (модуля), а также взаимодействующего с ней самостоятельного оборудования
САУ ПАЭС-2500М отличается от аналогичных систем высоким уровнем комплексной автоматизации управления и контроля электростанцией, повышенной надежностью и живучестью за счет аппаратного резервирования, а также открытостью программного обеспечения для пользователя и возможностью его оперативной адаптации к изменяющимся условиям.
