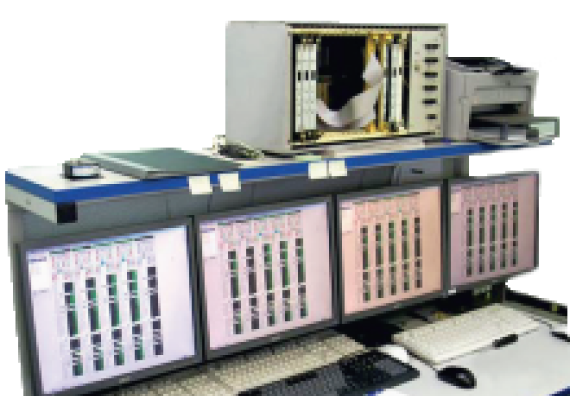

Назначение
Система телемеханики предназначена для автоматизации объектов кустов газовых скважин.
К объектам автоматизации куста относятся:
- добывающая скважина;
- горизонтальная факельная установка (ГФУ);
- система подачи ингибитора (СПИ);
- блок-контейнер НКУ;
- комплектная трансформаторная подстанция КТП 10/0,4 кВ;
- оборудование блока автоматики;
- внутриплощадочные трубопроводы газа.
Конструкция
В состав блока автоматики системы ТМ КГС входят:
- шкаф ТМ;
- шкаф связи;
- шкаф пожарной сигнализации;
- шкаф охранной сигнализации;
- шкаф ИБП;
- шкаф аккумуляторных батарей (АБ);
- программный комплекс «EISCADA».
Основные функции
сбор технологических информации с датчиков (давление, температура, уровень и др.);- непрерывный контроль достоверности принимаемых данных;
- сбор информации от систем пожарной защиты и охранной сигнализации;
- сбор информации о потребляемой электроэнергии на кусте газовых скважин с электросчетчиков, установленных в комплектной трансформаторной подстанции КТП 10/0,4кВ;
- контроль основных параметров, характеризующих технологический процесс и состояние объекта;
- передача данных на диспетчерский уровень и буферизация данных в случае обрыва связи, с последующей автоматической передачей данных на диспетчерский уровень при её восстановлении;
- автоматическая выдача сигналов управления на исполнительные механизмы с контролем исполнения;
- дистанционное (в автоматизированном режиме) управление исполнительными механизмами при условии санкционированного доступа;
- определение первопричины срабатывания системы защиты и останова технологического процесса;
- передачу оперативной информации для сигнализации, регистрации и архивирования (отклонения параметров, срабатывание исполнительных механизмов, реакция на действия персонала и т. д.);
- автоматическое формирование и ведение оперативной базы данных ТИ и ТС, управляющих воздействий, действий операторов, событий, тревог и результатов обработки архивных данных на АРМ диспетчера;
- автоматическое формирование, архивирование и печать сводных отчетов, отображение предыстории изменения технологических параметров.
- оперативная диагностика состояния основного технологического оборудования, средств автоматизации и управления.
Структурная схема
Технические характеристики
Условия эксплуатации
Оборудование для автоматизации куста газовых скважин (КГС) размещается в блоке автоматики, оборудованном системами освещения, отопления,заземления, связи, пожарной и охранной сигнализации.
