САУ ПАЭС предназначена для автоматизированного управления передвижной газотурбинной электростанцией типа ПАЭС-2500М.
САУ ПАЭС взаимодействует со следующим оборудованием:
двигатель Д-30ЭУ-1;
генератор СГСБ-14-100-6У2;
вентиляторы и нагреватели маслобаков двигателя и редуктора;
шкаф управления возбуждением генератора ШУВГм-1.4 с регулятором СВАТ-3М;
комплектное распределительное устройство КРУ типа «Круиз»;
система точной синхронизации СТС-3;
аппаратура контроля вибраций двигателя и генератора типа ИВ-Д-ПФ-6М.1;
аппаратура контроля загазованности типа СТМ-10;
аппаратура пожарной сигнализации и пожаротушения;
трубопроводными клапанами (DN-50): клапаном подачи топливного газа (КПТГ), клапаном подачи пускового газа (КППГ), отсечным клапаном оборудование поддержания микроклимата отсека оператора в фургоне;
АСУ ТП верхнего уровня с устройством синхронизации времени.
Состав и конструктивное исполнение

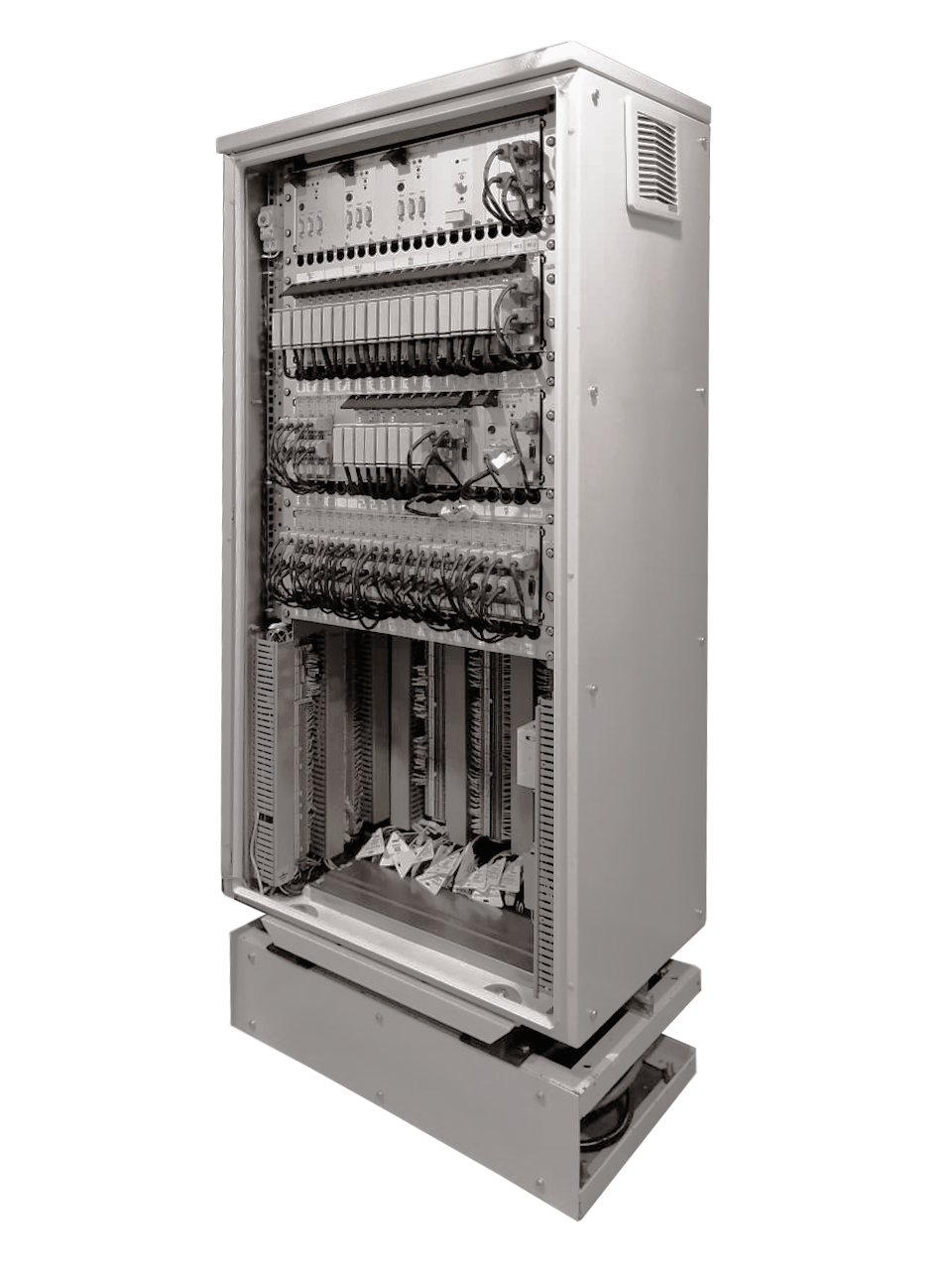

устройство логической обработки (УЛО);
низковольтное коммутационное устройство (НКУ);
автоматизированное рабочее место оператора.
САУ ПАЭС-2500М обеспечивает автоматизацию управления технологическими процессами в следующих режимах:
холодный резерв;
горячий резерв;
холодная прокрутка;
регламентные работы;
нормальный останов;
аварийный останов;
дистанционное управление;
пуск на параллельную работу с сетью с автоматическим управлением;
пуск на параллельную работу с сетью с автоматизированным управлением;
пуск на автономную работу с сетью с автоматическим управлением;
пуск на автономную работу с сетью с автоматизированным управлением.
САУ ПАЭС-2500М обеспечивает выполнение следующих функций контроля и отображения:
непрерывный контроль технологических параметров, в том числе измерение и представление по вызову оператора на экране ПЭВМ значений выбранных параметров;
вызов контролируемых параметров по желанию оператора на экран ПЭВМ в табличной форме или в виде трендов с отображением на экране линий предупредительных и аварийных уставок;
автоматический контроль общестанционных параметров — концентрации метана и температуры в помещениях, температуры, влажности, давления наружного воздуха;
автоматический контроль состояния оборудования ГТЭС;
решение расчетных задач;
учёт выработанной электроэнергии;
учёт количества пусков;
представление на экране мнемосхем агрегата с указанием значений измеряемых параметров и положений исполнительных механизмов и основных параметров работы ГТЭС;
автоматическое обнаружение, отображение и звуковая сигнализация отклонений технологических параметров от уставок;
представление информации о невыполненных предпусковых условиях;
сигнализацию основных режимов агрегата;
запоминание и документирование сигналов, вызвавших аварийный останов, а также значений основных технологических параметров агрегата.
Технические характеристики
Количество каналов ввода, шт.:
аналоговых сигналов — 80;
дискретных сигналов — 150;
частотных сигналов — 6.
Количество выходных каналов, шт.:
дискретных команд — 60.
Количество и типы каналов связи:
волоконно-оптическая линия связи с АРМ оператора — 2;
волоконно-оптическая линия связи с АСУ ТП верхнего уровня по Ethernet 10/100 — 1.
Электропитание:
от двух независимым вводов с напряжением 380В и частотой (50±1)Гц;
от бортовой сети постоянного тока с напряжением 24В.
САУ ПАЭС-2500М отличается от аналогичных систем высоким уровнем комплексной автоматизации управления и контроля электростанцией, повышенной надежностью и живучестью за счет аппаратного резервирования, а также открытостью программного обеспечения для пользователя и возможностью его оперативной адаптации к изменяющимся условиям.
