ПТК «Цитрон»

Программно-технический комплекс (ПТК) «Цитрон» является многофункциональной наращиваемой системой контроля объекта и технологического процесса. Комплекс предназначен для применения в различных областях автоматизации и измерений в условиях круглосуточной эксплуатации.

Назначение

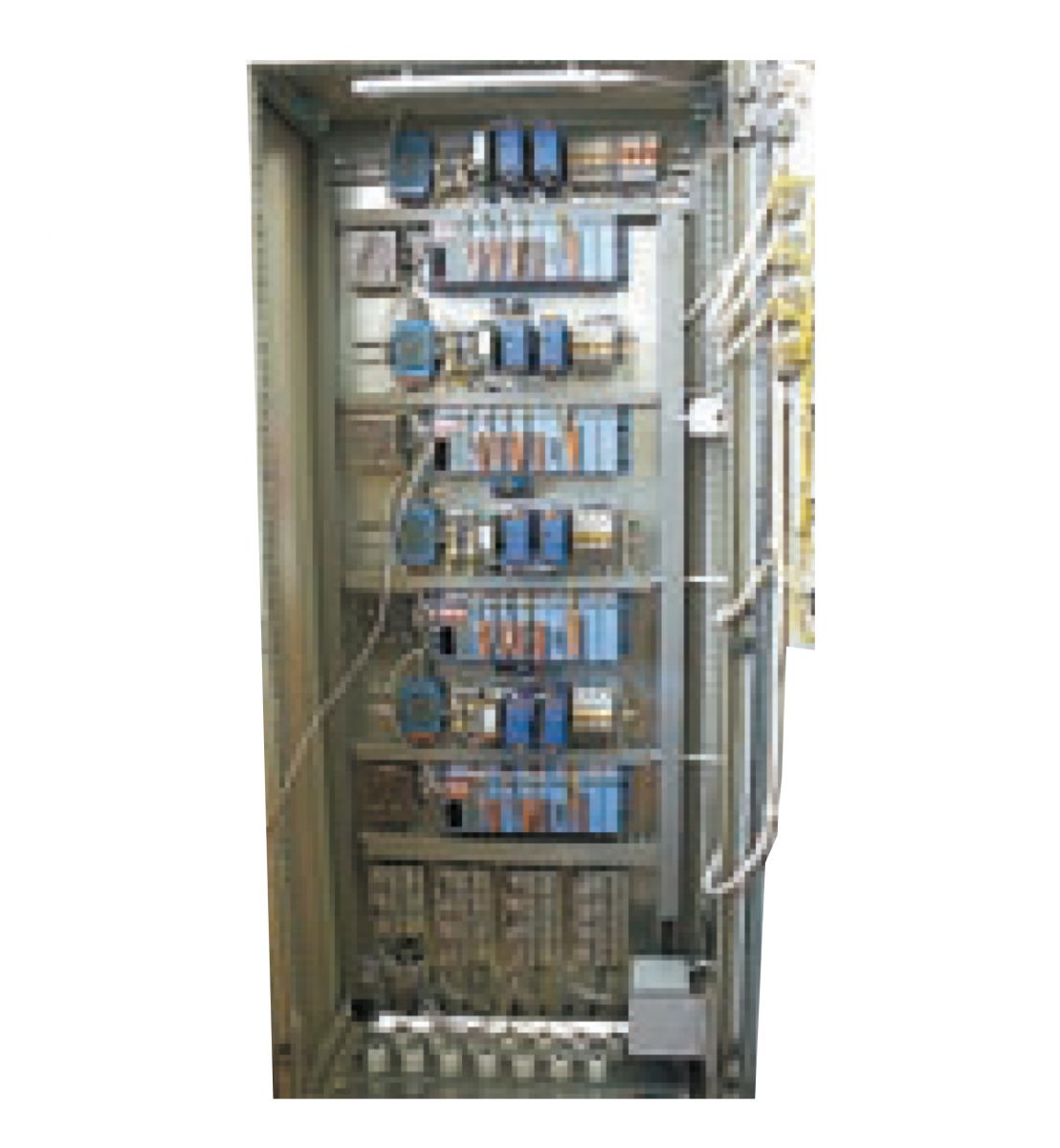

Конструкция

В качестве устройств связи с объектом в ПТК используются контроллеры сбора данных (КСД), также могут использоваться контроллеры связи с объектом (КСО) и приборы Ш‑9329. Комплекс может эксплуатироваться с различным числом приборов, в зависимости от конфигурации программного обеспечения.

Построен на базе контроллеров ICP DAS I‑8811, модулей ввода вывода внешних серии I‑7000 и измерительных преобразователей производства ЗАО «НПП «ЭИС» для обработки аналоговых сигналов (в зависимости от типов датчиков) и на базе внутренних модулей серии I‑8000 для приёма дискретных сигналов (в зависимости от типов и количества сигналов).

Существует так же решение на базе КСО, принимающие различные типы аналоговых (до 48) и дискретных (до 16) сигналов.

Программное обеспечение — ПК "EISCADA" (разработка ЗАО «НПП «ЭИС»).

Технические характеристики

Структурная схема

Преимущества

данные с верхнего уровня могут передаваться по TCP/IP на более верхний уровень (диспетчерский пункт, например, Интранет, сервера и т. д.);
возможность интеграции системы с другими системами сбора данных или управления по различным протоколам через верхний уровень (SCADA);
диагностика каждого элемента системы, вплоть до обрывов входных датчиков.
