АСУ УКЗ МГ

АСУ УКЗ МГ

Автоматизированная система контроля и управления установками катодной защиты магистральных газопроводов

Система предназначена для автоматизации технологических процессов дистанционного контроля и управления УКЗ на магистральных трубопроводах.

Основные функции

  • автоматический сбор информации со всех УКЗ;
  • анализ и контроль параметров технологического процесса;
  • управление режимами СКЗ и передача необходимых данных в АСУ верхнего уровня.

Конструкция

  • измерительный модуль (УИП) предназначен для измерения параметров на контрольно-измерительных пунктах и передачи данных в цифровой модуль. Имеет вариант исполнения канала связи с помощью встроенного радио-модуля, работающего на частоте 433 МГц;
  • АРМ инженера службы ЗК, на компьютере которого сохраняется вся информация в базе данных;
  • станции катодной защиты (СКЗ);
  • блок аварийного включения резерва (БАВР) определяет какое СКЗ включить в определенный момент;
  • ПКА, цифровой модуль, предназначенный для управления оборудованием УКЗ и сбора данных с КИП, их хранения и передачи в информационную систему;
  • блок питания;
  • аккумуляторная батарея (АБ).

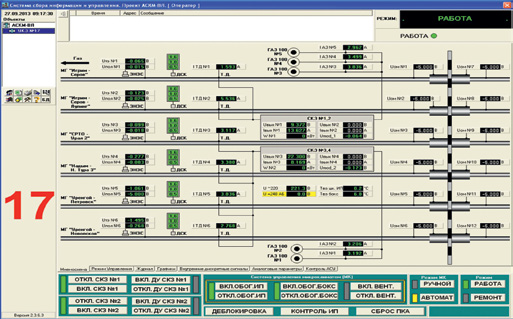

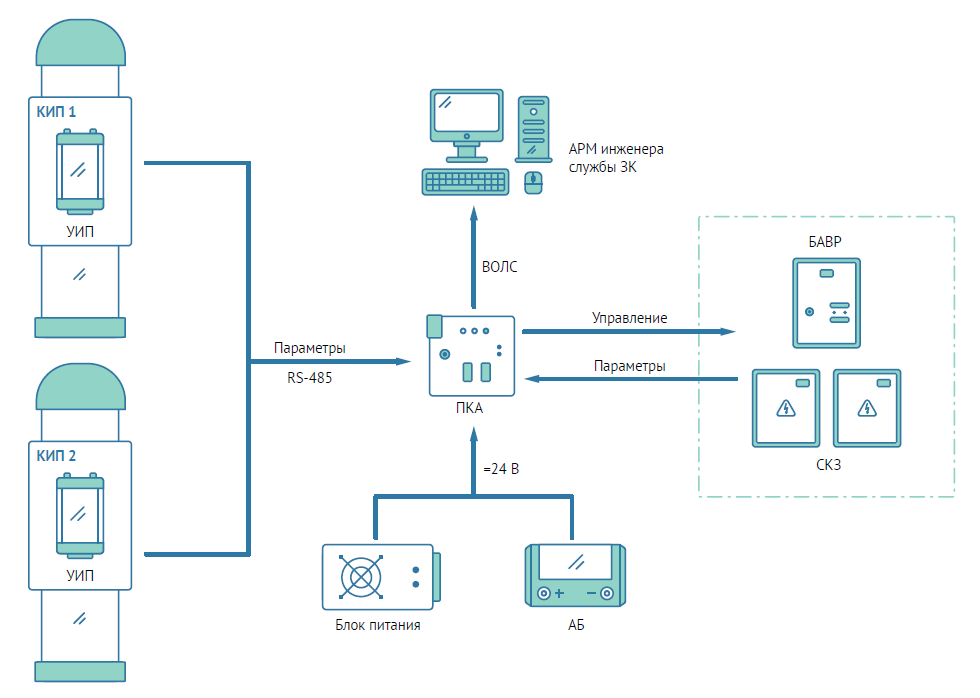

Структурная схема


Технические характеристики

Наименование Значение Допускаемая
основная
погрешность
Общие технические характеристики
Допустимое количество подключений измерительных модулей к одной линии не более 32 шт
Частота измерений от 1 раза в минуту
до 1 раза в месяц
Питание устройств
• от основной сети
• от резервной сети постоянного тока (АБ)
220 В 50 Гц
24 В
Характеристики измерительного модуля
Измерение поляризационного потенциала 0...±5 В ±0,5 %
Измерение суммарного потенциала 0...±5 В ±0,5 %
Измерение постоянного тока 0 – 50 А
0...±100 мА		 ±0,2 %
Измерение переменного тока 0 – 100 мА ±0,2 %
Измерение температуры грунта или трубопровода от −60 до +60 °С,
ТСМ, 100 М		 ±0,2 %
Измерение тока в трубопроводе
(измерение падения напряжения)		 0 – 1 мВ ±0,5 %
Измерение скорости коррозии Индикатор замкнут/разомкнут
или измерение
сопротивления
«свидетеля»
Состояние датчика вскрытия крышки КИП «Сухой контакт»
Характеристики цифрового модуля
Ввод данных с измерительных модулей со всех КИП См. сигналы измери-
тельного модуля
Измерение выходного тока СКЗ 0 – 100 А ±0,2 %
Измерение выходного напряжения СКЗ 0 – 100 В ±0,2 %
Управление СКЗ: регулирование выходного тока или напряжения, Вкл/Выкл СКЗ Сигналы 4 – 20 мА
и типа «сухой контакт»
или цифровой интерфейс
Считывание данных с электросчетчика о расходе электроэнергии Определяется типом
счетчика
Ввод дискретных сигналов от датчиков и устройств УКЗ Тип — «сухой контакт»
Измерение напряжения аккумуляторной батареи 12 – 24 В ±0,2 %
Измерение температуры от −60 до +60 °С,
ТСМ, 100 М		 ±0,2 %
Архивирование и передача собираемой информации Варианты вывода данных: автоматически
в смежные системы по интерфейсным каналам,
ручным способом записи на внешнее
запоминающее устройство (флэш-память)
Преимущества
  • Измерительный модуль КИП выполняет все необходимые измерения в области коррозионного мониторинга;
  • Корпус измерительного модуля имеет небольшие размеры, которые позволяют его устанавливать внутри стойки КИП с сечением любой формы (окружность, треугольник или прямоугольник), а также на столбах воздушных линий или в верхней части глубинных анодных заземлителей;
  • Система может строиться и эксплуатироваться по частям, что не требует единовременных больших финансовых затрат на её внедрение. Так сбор данных с измерительных модулей может выполняться обходчиком с использованием специального регистратора, а с цифрового модуля с помощью устройства «флэш-память»;
  • Монтаж системы не требует специальных знаний и может выполняться специалистами службы защиты от коррозии. Система поставляется в полной готовности и при правильной сборке сразу готова к работе;
  • Структура базы данных и протокол связи с ней являются открытыми для заказчика с целью обеспечения простой интеграции в АСУ предприятия и использования данных в отчетах внешних приложений;
  • Система позволяет легко наращивать и изменять конфигурацию каналов информации и подключать новые УКЗ;
  • Система может комплектоваться необходимыми техническими средствами (устройствами связи) для управления станцией катодной защиты и блоком аварийного включения резерва, не оснащённых соответствующим современным оборудованием, обеспечивающим их цифровое управление.
