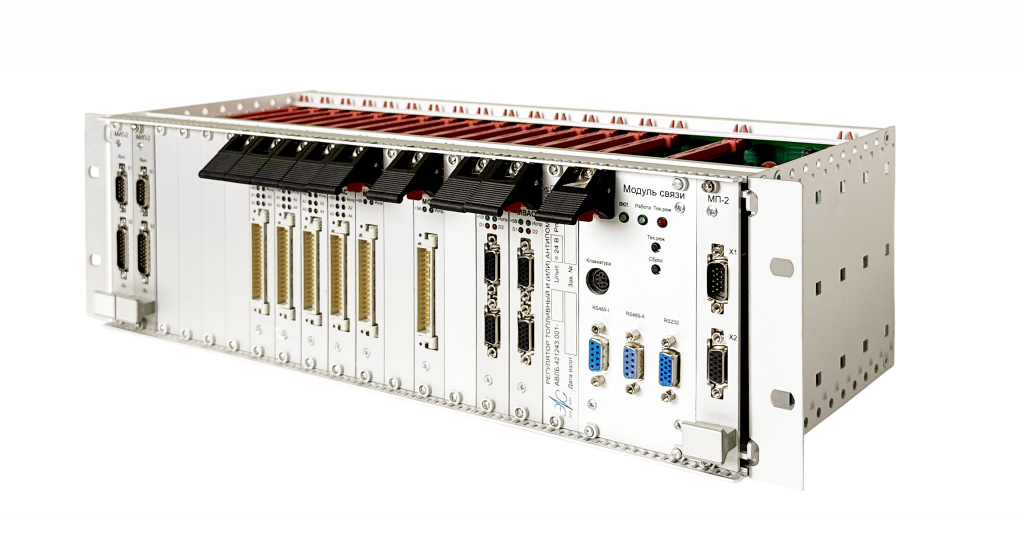

СТПР ЭИС РТ-01

Система топливного и противопомпажного регулирования решает задачи изменения подачи топлива на газовую турбину и открытия противопомпажного клапана на основе получаемой от датчиков и САУ верхнего уровня информации, с целью обеспечения режимов работы двигателя и нагнетателя в соответствии с заданием.

Назначение

НК-16СТД, НК-16-18СТД для агрегатов ГПА-Ц-16;
газотурбинной установки ГТН-25;
Д-30 в составе ПАЭС-2500;
любых центробежных нагнетателей.

Основные функции

ЭИС-РТ-01 выполняет следующие функции:

вырабатывает сигнал управления на дозирующее устройство в режимах пуска, работы, нормального и аварийного остановов;
поддерживает частоту вращения силовой турбины, сигнализирует о превышении частоты вращения и инициирует останов по срабатыванию защиты от превышения частоты вращения этой турбины;
выполняет функции ограничивающего регулирования по максимальным и минимальным частотам вращения валов газогенератора, сигнализирует о выходе частот вращения из определенного диапазона, инициирует останов турбины при превышении частоты вращения;
выполняет функции ограничивающего регулирования максимальной температуры выхлопных газов, а также останов турбины по превышению температуры выхлопных газов, сигнализацию по превышению температуры и разбросу температур;
выполняет функции ограничивающего регулирования максимального давления нагнетания компрессора;
выполняет функции ограничения скорости разгона и скорости (темпа) торможения турбины и валов газогенератора;
выполняет автоматический пуск по программе с контролем стагнации частоты вращения, ненадлежащего разогрева или эксплуатации турбины в зоне критических частот вращения;
выполняет автоматический останов турбины с отработкой программы охлаждения и предо-твращение входа турбины в зону критических частот вращения;
осуществляет вычисление близости нагнетателя к помпажу и вырабатывает сигнал открытия противопомпажного клапана или управляет оборотами нагнетателя.
