Система дистанционного управления насосными станциями и водозабором (СДУ-НВ)

Назначение



Система дистанционного управления насосными станциями и водозабором (СДУ-НВ) предназначена для управления насосными станциями и диспетчеризации всей системы водозабора промышленного предприятия или населенного пункта.





Основные функции



  • автоматическое управление пожарными насосами и насосами для хозяйственно питьевых нужд с контролем их нормальной работы и автоматическим отключением при неисправности;
  • выдачу SCADA-системой сигнала на подкачку воды при падении уровня воды в накопительном резервуаре для хозяйственно-бытовых нужд (уровень задаётся диспетчером);
  • ручное переключение оператором между пожарными насосами;
  • расчёт и отображение времени наработки и количества включений каждого из пожарных насосов;
  • разграничение доступа в систему для оператора и наладчика;
  • опрос и передача в SCADА-систему параметров насосов;
  • непрерывный контроль аварийных параметров и сигнализирование при возникших авариях и неисправностях;
  • непрерывная проверка исправности датчиков;
  • архивирование списка аварийных ситуаций и параметров работы насосной;
  • ведение журнала действий оператора;
  • передача в удаленную SCADА-систему аварийных и технологических параметров работы насосной;
  • ведение архива параметров насосной, а также их графическое отображение на персональном компьютере со SCADА-системой.





Конструкция

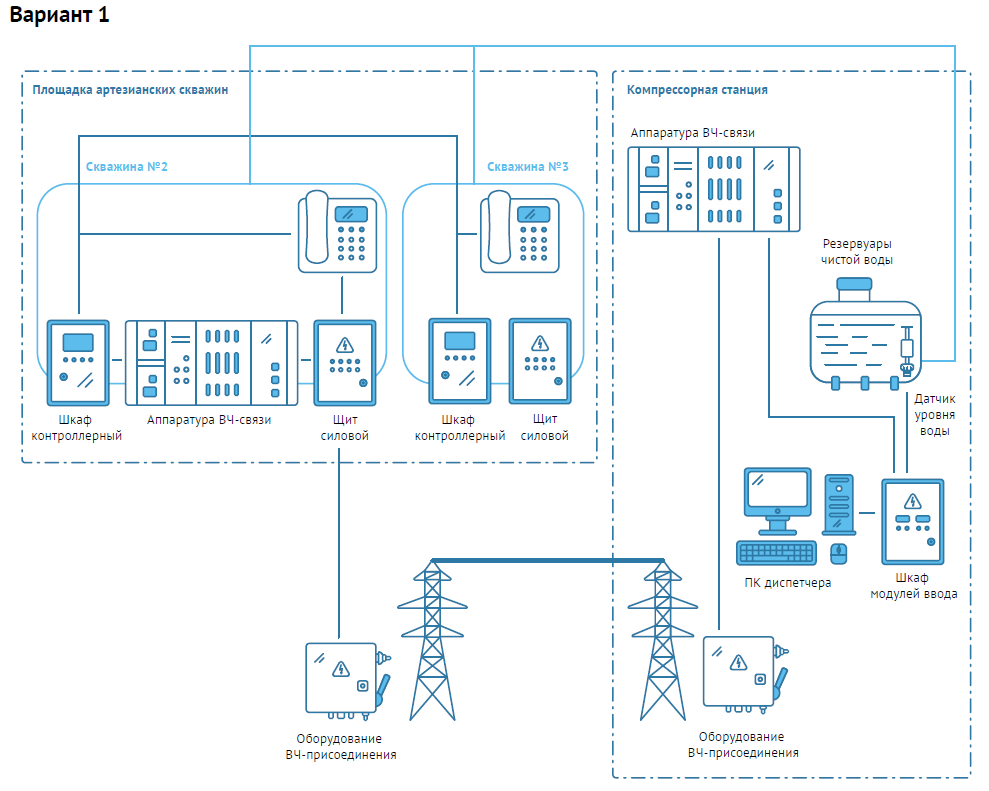

Вариант 1:

  • АРМ оператора (компьютер с установленным программным обеспечением «EISCADA»);
  • АРМ водозабора, на который приходят все данные с ШСН‑1п, ШСН‑2п;
  • ШСН‑1п;
  • ШСН‑2п.

Используемая продукция «ОВЕН»:

  • ИТП компактный измеритель;
  • БГР блок гальванической развязки;
  • ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный).

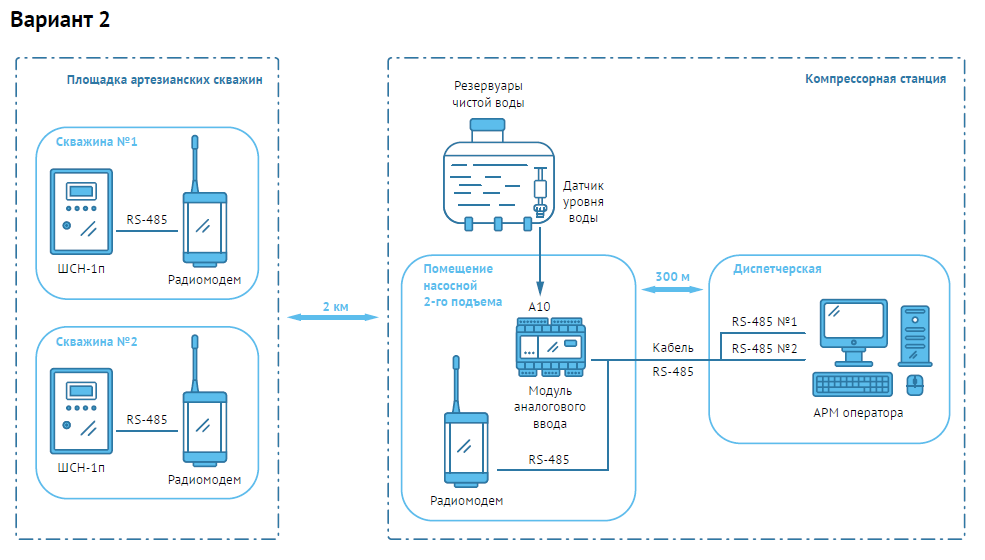

Вариант 2 (с использованием радиомодема):

АРМ оператора (компьютер с установленным программным обеспечением «EISCADA»);

  • АРМ водозабора, на который приходят все данные с ШСН‑1п, ШСН‑2п;
  • ШСН‑1п;
  • ШСН‑2п.

Используемая продукция «ОВЕН»:

  • ИТП компактный измеритель;
  • БГР блок гальванической развязки;
  • ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный);
  • радиомодем;
  • промышленный контроллер ПКУ 3.





Структурная схема









Технические характеристики



Вариант 1

  • ШКС — 800×650×250 мм монтаж на стену;
  • ЩР — 500×400×220 мм монтаж на стену;
  • ШМВ — 500×400×220 мм монтаж на стену.



Вариант 2

  • ШСН-1п — 1000×650×285 мм монтаж на стену;
  • ЩР — 500×400×220 мм монтаж на стену;
  • ШМВ — 540×310×120 мм монтаж на стену.







Преимущества


Обеспечение бесперебойной работы и автоматизированное управление насосной, используемой в системе водоснабжения.
