У нас вы можете заказать стационарные радиомодемы «Око-Ф» (око фермера), которые будут в круглосуточном режиме контролировать технологические параметры, подавать звуковые и световые сигналы при превышений установленных порогов. Кроме того, эти устройства способны автоматически активировать исполнительные механизмы систем освещения, вентиляции, орошения, раздачи корма и т.д.

К достоинствам радиомодемов «Око-Ф» относятся сравнительно низкая стоимость, быстрота развертывания, использование разрешенного частотного диапазона 433 МГц  (не требуется регистрация аппаратуры) и простота наращивания сети передачи данных, т.е. изменение имеющейся конфигурации беспроводной сети.

С помощью сенсоров, подключаемых к радиомодулю, можно оперативно контролировать:

• температуру воздуха или почвы;
• влажность почвы, зерна и т.п.;
• наличие дождя или брызг;
• наличие или уровень жидкости (воды или топлива) в емкости;
• освещенность;
• порог давления грунта, животного или транспортного средства;
• перемещение (движение) на участке животного или техники;
• данные с других устройств.

Например, с метеостанций или специальных устройств проведения химических экспресс-тестов: водородный показатель (рН), электропроводность почвенного раствора (Ес), окислительно-восстановительный потенциал почвы и др.

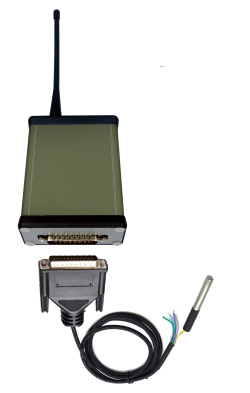

Радиомодем «Око-Ф» имеет 8 каналов для подключения измерительных сенсоров и 8 программируемых каналов ввода/вывода сигналов управления.

Легкий и небольшой радиомодуль «Око-Ф» можно носить с собой, устанавливать стационарно или на транспортном средстве.





Топологии сети

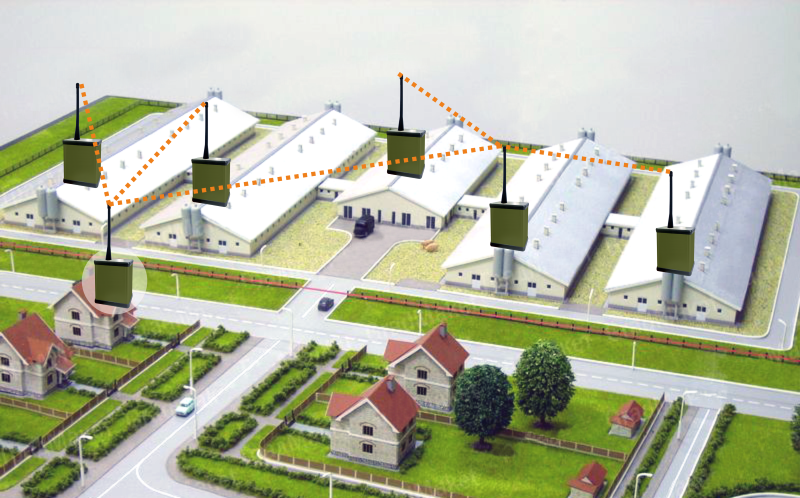

Беспроводная сеть строится просто и быстро с учетом расстояний и сложности рельефа местности. Увеличение расстояния передачи данных и огибание препятствий достигается применением этих же радиомодулей в режиме «шлюз».

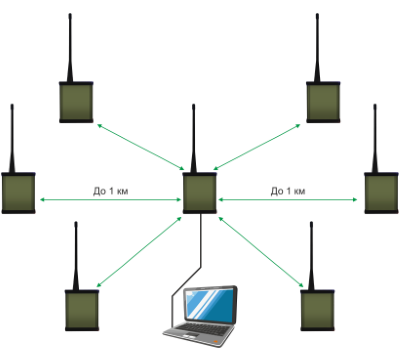

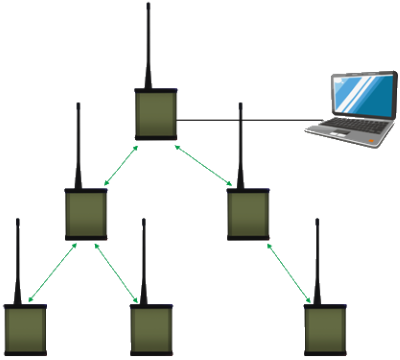

     Топология «точка – точка»                Топология «звезда»                      Топология «дерево»



Центральный  радиомодем (ведущее устройство)  в сети  подключается  к компьютеру, который используется как  дисплейная рабочая станция управления технологическими процессами. Выход в глобальные сети осуществляется подключением станции к интернету, что позволяет в дальнейшем интегрировать эту систему в единую систему управления АПК.



Основные элементы системы:

• полевые радиомодемы с индивидуальными комплектами сенсоров;
• центральный радиомодем;
• радиомодем-шлюз;
• прикладное программное обеспечение.



Дополнительными элементами системы могут быть:

• блок питания радиомодуля ~220 В/=(10-30) В, батарейки (аккумулятор) или солнечная панель;
• внешние релейные модули для управления периферийными устройствами (до 16 релейных выходов);
• компьютер, контроллер PLC и другие устройства связанные через последовательный порт RS-485 (протокол MODBUS RTU);
• конвертор интерфейса RS-485 в USB для связи с компьютером.



Технические особенности радиомодема:

Параметр	Значение
Диапазон частот, МГц	433,2—434,6
Шаг установки рабочей частоты, МГц	0,2
Мощность передатчика, мВт	10
Дальность связи на открытом пространстве, м	до 1000
Скорость передачи информации по эфиру, кБод/с	500
Кодирование с исправлением ошибок	есть
Интерфейс связи с внешним устройством	RS-485
Напряжение питания, В	10-30
Интервал рабочих температур, °C	от -40 до +50
Габаритные размеры, мм	80×90×43



Подайте заявку с описанием технологических задач и сотрудники компании НПП «ЭИС» помогут Вам подобрать оптимальное решение по созданию локальной сети АПК, для эффективного управления технологическими процессами на вашем предприятии.
