Назначение
Система дистанционного управления насосными станциями и водозабором (СДУ-НВ) предназначена для управления насосными станциями и диспетчеризации всей системы водозабора промышленного предприятия или населенного пункта.
Основные функции
- автоматическое управление пожарными насосами и насосами для хозяйственно питьевых нужд с контролем их нормальной работы и автоматическим отключением при неисправности;
- выдачу SCADA-системой сигнала на подкачку воды при падении уровня воды в накопительном резервуаре для хозяйственно-бытовых нужд (уровень задаётся диспетчером);
- ручное переключение оператором между пожарными насосами;
- расчёт и отображение времени наработки и количества включений каждого из пожарных насосов;
- разграничение доступа в систему для оператора и наладчика;
- опрос и передача в SCADА-систему параметров насосов;
- непрерывный контроль аварийных параметров и сигнализирование при возникших авариях и неисправностях;
- непрерывная проверка исправности датчиков;
- архивирование списка аварийных ситуаций и параметров работы насосной;
- ведение журнала действий оператора;
- передача в удаленную SCADА-систему аварийных и технологических параметров работы насосной;
- ведение архива параметров насосной, а также их графическое отображение на персональном компьютере со SCADА-системой.
Конструкция
Вариант 1:
- АРМ оператора (компьютер с установленным программным обеспечением «EISCADA»);
- АРМ водозабора, на который приходят все данные с ШСН‑1п, ШСН‑2п;
- ШСН‑1п;
- ШСН‑2п.
Используемая продукция «ОВЕН»:
- ИТП компактный измеритель;
- БГР блок гальванической развязки;
- ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный).
Вариант 2 (с использованием радиомодема):
АРМ оператора (компьютер с установленным программным обеспечением «EISCADA»);
- АРМ водозабора, на который приходят все данные с ШСН‑1п, ШСН‑2п;
- ШСН‑1п;
- ШСН‑2п.
Используемая продукция «ОВЕН»:
- ИТП компактный измеритель;
- БГР блок гальванической развязки;
- ПЛК110 [М02] контроллер для средних систем автоматизации с DI/DO (обновленный);
- радиомодем;
- промышленный контроллер ПКУ 3.
Структурная схема

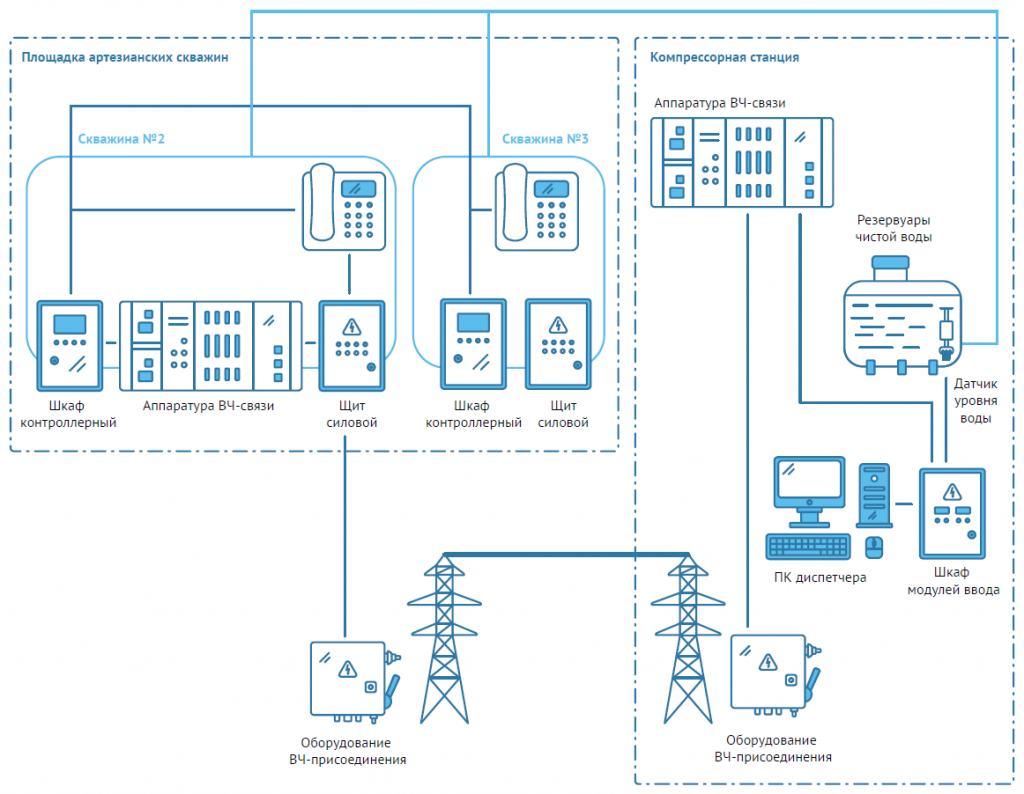

Вариант 1

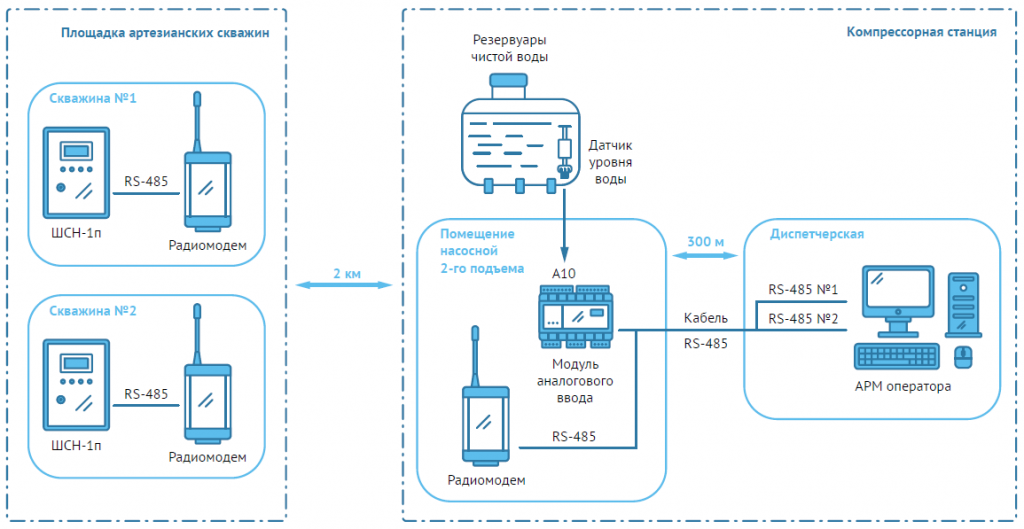

Вариант 2
Технические характеристики
Вариант 1
- ШКС — 800×650×250 мм монтаж на стену;
- ЩР — 500×400×220 мм монтаж на стену;
- ШМВ — 500×400×220 мм монтаж на стену.
Вариант 2
- ШСН-1п — 1000×650×285 мм монтаж на стену;
- ЩР — 500×400×220 мм монтаж на стену;
- ШМВ — 540×310×120 мм монтаж на стену.
Преимущества
Обеспечение бесперебойной работы и автоматизированное управление насосной, используемой в системе водоснабжения.
