Задача автоматизации

На одном из ведущих предприятий деревообрабатывающей промышленности для выполнения технологического процесса необходимо:

• обеспечить регулирование температуры воды в открытых бассейнах (7 шт.) для пропарки древесины (бревен) в течение длительного времени (16 – 24 ч) подачей горячего пара через паропроводы;
• обеспечить устранения перепадов температуры в бассейнах;
• обеспечить возможность удаленного задания технологических параметров (температуры и времени пропарки);
• обеспечить отображение технологических параметров на мониторе оператора (температура в бассейне, заданное время пропарки, время ожидания (время до окончания пропарки), давление пара);
• обеспечить архивирование параметров пропарки.

Предлагаемое решение

Компания ЗАО НПП «ЭИС» (г. Екатеринбург), занимающаяся проектированием, монтажом и наладкой систем автоматизации, осуществила разработку и пуско-наладку системы автоматизированной пропарки древесины в бассейнах с выводом информации о текущем состоянии техпроцесса на АРМ оператора в операторской.

Система управляет процессом пропарки в 7 автономных бассейнах, основана на измерителях-регуляторах для задвижек и 3-х ходовых клапанох ОВЕН ТРМ212 (7 шт., по одному на каждый бассейн) и измерителе ОВЕН ТРМ200 для измерения давления пара.

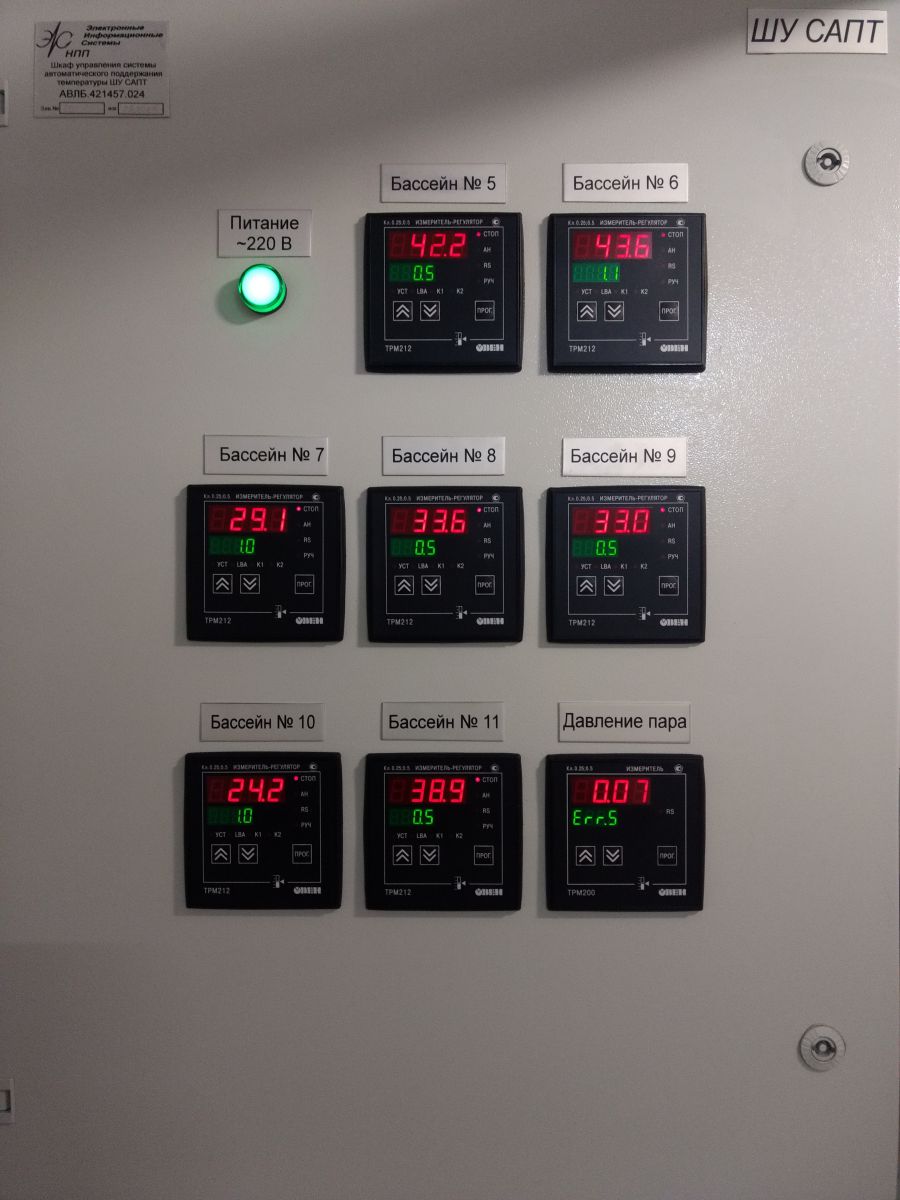

Все приборы расположены в шкафу автоматики, установленном в блок-боксе рядом с бассейнами. В этом же блок-боксе установлены электроуправляемые клапана пара. ПИД-регулирование температуры в бассейне осуществляется соответствующим регулятором ТРМ212 посредством открывания или закрывания клапана. ТРМ200 измеряет давление пара посредством датчика давления, установленного на паропроводе. Датчик температуры (термопреобразователь сопротивления ОВЕН ДТС 324) установлен в каждом бассейне.

По интерфейсу RS-485 (протокол MODBUS RTU) параметры пропарки (температура в бассейне, давление пара) передаются в операторную фанерного цеха на АРМ оператора, отображаются на дисплее и архивируются в базу данных.

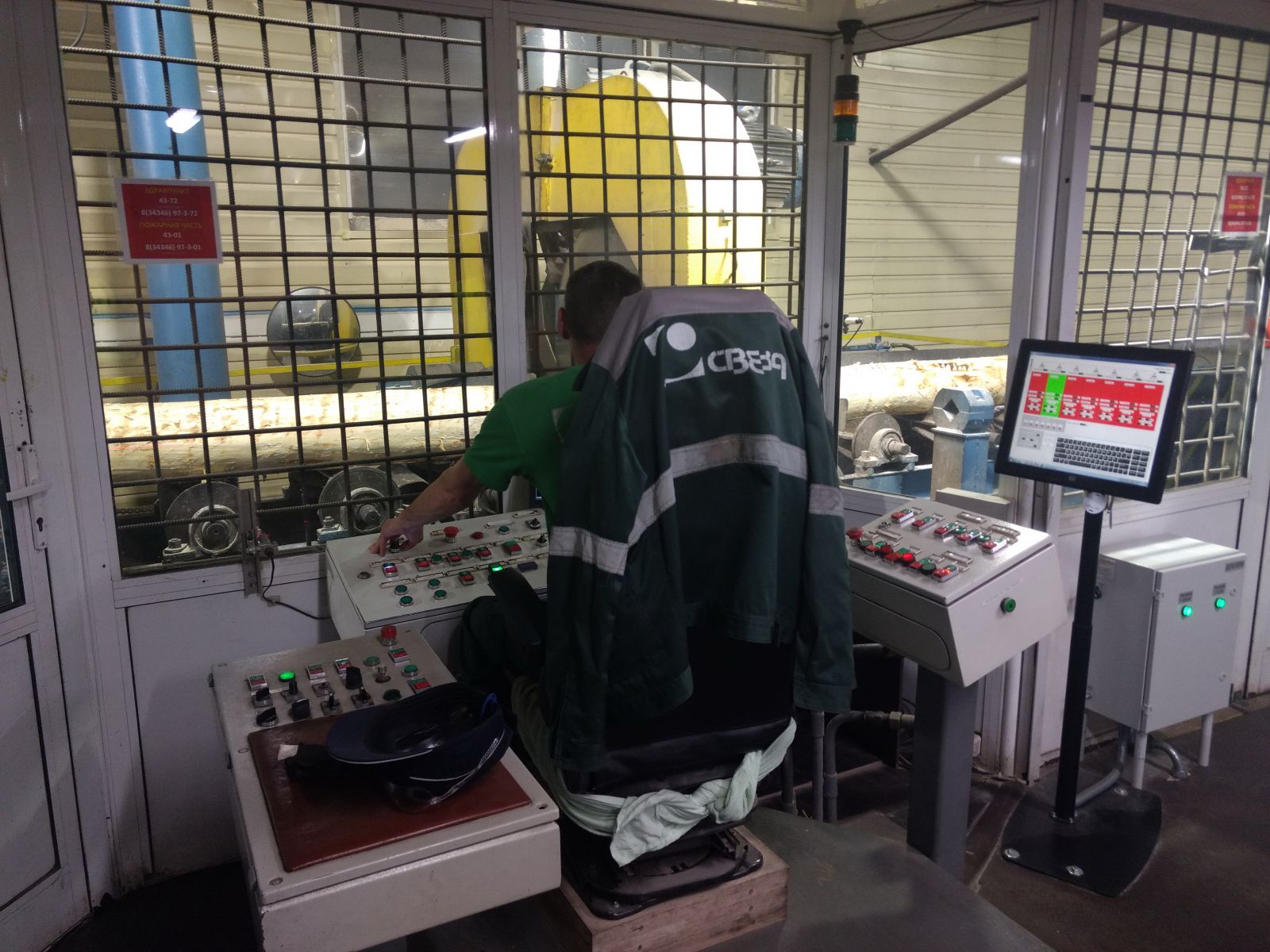

АРМ оператора выполнен в виде малогабаритного шкафа (500×400×250 мм) с установленным компактным компьютером, блоком питания и сенсорным монитором 19 дюймов на кронштейне.

АРМ оператора позволяет задавать температуру в бассейне, время пропарки, включать и выключать техпроцесс пропарки.

АРМ оператора отображает мнемосхему бассейнов, температуру в бассейне, давление пара, заданное и оставшееся до конца техпроцесса время пропарки.

По окончании техпроцесса SCADA переводит бассейн в режим ожидания нового цикла пропарки.

Результат автоматизации

Результатом автоматизации представленного объекта явилась разработка, успешная отладка и ввод в эксплуатацию автоматизированной системы управления техпроцессом пропарки древесины.
