Контроллер управления дизельной электростанцией URAL

Система управления автономной дизельной электростанции «URAL» – полноценный микропроцессорный автомат управления (МАУ) дизельной электростанцией (ДЭС), использующейся в качестве основного или резервного источника электроэнергии.

Назначение

«URAL» — контроллер управления дизельной электростанцией (КУДЭ), использующейся в качестве основного или резервного источника электроэнергии.

Основные функции

Контроллер управления ДЭС, используя информацию от собственных и внешних датчиков, автоматически выполняет основные функции управления электростанцией, которая может находиться в следующем состоянии: ожидания (резерва сети), пуска, работы или останова.

В общем случае контроллер «URAL» обеспечивает:

автоматический контроль и отображение на дисплее параметров самой электростанции и внешней сети;
автоматическое управление оборудованием электростанции и поддержание её в готовности к приему нагрузки;
автоматический запуск электростанции при исчезновении сетевого напряжения или запуск с автоматической синхронизацией при параллельной работе генерирующих установок на общую нагрузку;
автоматическое управление электростанцией в режиме автономной или параллельной работы генерирующих установок на общую нагрузку;
автоматический останов электростанции по заданным параметрам;
сигнализацию и аварийную защиту оборудования электростанции;
удаленное управление, мониторинг и коммуникацию;
учет выработанной электроэнергии, моточасов, количества пусков и остановов;
регистрацию измерений и событий с отметкой времени и даты;
программирование выполнения графика работы (запусков в часы пиковых нагрузок) и профилактических запусков;
автоматическое непрерывное диагностирование электростанции;
ручное управление электростанцией.

Конструкция

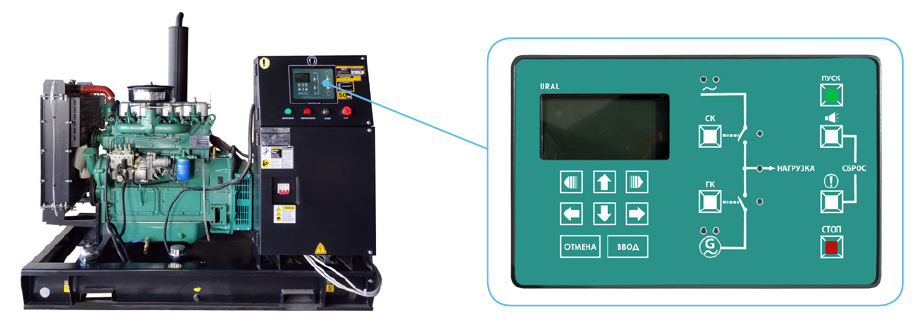

Контроллер «URAL» интегрируется в панель управления (шкаф) электростанции и может применяться с энергоустановкой, в основной состав которой входят:

дизельный двигатель (российского или зарубежного производства);
синхронный генератор (российского или зарубежного производства);
электростартер;
зарядный генератор стартерной аккумуляторной батареи;
аккумуляторные батареи;
датчик давления масла;
датчик температуры охлаждающей жидкости;
датчик уровня топлива в топливном баке;
коммутирующие устройства силовых электрических цепей.

Дополнительно в состав электростанции могут входить:

топливный насос автоматической дозаправки (автоподкачки топлива);
датчик сигнализации низкого уровня топлива;
подогреватели электрические (охлаждающей жидкости, масла);
обогреватели стенок (бака, шкафа, генератора);
приточные и вытяжные вентиляторы;
аппаратура пожарной сигнализации и пожаротушения.

Технические характеристики

Наименование	Значение
Входные аналоговые сигналы
Напряжения фаз A, В, С переменного тока от генератора и от внешней сети	до 480 В
Токи фаз A, В, С генератора	0 – 5 А
Частота вращения двигателя • Вход • Вход с клеммы зарядного генератора	2 – 70 В, 10 – 10000 Гц до 70 В
Давление масла (Вход)	(0 – 200 Ом) 0 – 10 bar
Температура охлаждающей жидкости (Вход)	(0 – 2500 Ом) 1 – 5 – 130 °С
Уровень топлива (Вход)	(0 – 200 Ом) 10 – 100 %
Напряжение аккумуляторной батареи	12/24 В постоянного тока
Выходные аналоговые сигналы
Выход на регулятор оборотов	0 – 10 В или ШИМ 5 В; ± 10 В
Выход на регулятор напряжения генератора	ШИМ 5 В
Входные дискретные сигналы
Входы с гальванической развязкой. Внутренне соединены одним концом с внешней клеммой. Кол-во 9 шт. Входное напряжение	12/24 В постоянного тока
Выходные дискретные сигналы
Встроенный релейный выход. Кол-во 9 шт. Допустимый ток контактов реле	сухой контакт Vmax = 60 В, Imax = 0,4 А
Общие технические характеристики
Интерфейсы	2×RS-485, CAN
Напряжение питания постоянного тока • Номинальное значение • Допустимое значение	12/24 В 8 – 36 В
Корпус	Встраиваемый, материал — пластик высокотемпературный, пожаробезопасный
Степень защиты • На передней панели • На задней панели	IP65 IP51
Диапазон рабочих температур	от −25 до +70 °С
Габариты	226×146×70 мм
Размер отверстия для установки	207×127 мм

Преимущества

Приобретая систему управления автономной дизельной электростанции «URAL», Вы получаете профессиональное оборудование, объединяющее в одной модели все возможности, необходимые для автоматического управления электростанцией с дизельным двигателем.

Для удобства адаптации «URAL» под конкретный двигатель и генератор из большого количества разнородных электростанций, предусмотрено:

простое и легкое изменение уставок сигнализации и аварийных защит;
настройка параметров и логики работы электростанции в соответствии с требуемым уровнем автоматизации и вариантом её подключения к энергосистеме;
изменение списка исполняемых задач управления в алгоритме в соответствии с имеющимися устройствами на электростанции;
возможность мониторинга и управления ДЭС через порты RS-485, Ethernet и GSM (SMS-сообщение);
бесплатное прикладное программное обеспечение;
возможность бесплатного внесения Разработчиком изменений в устройстве и программе, необходимых pаказчику.
