Система автоматического управления газоперекачивающим агрегатом
Назначение
Комплекс предназначен для автоматического управления газоперекачивающими агрегатами компрессорных станций.
Конструкция

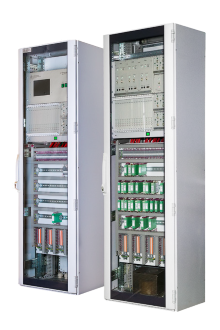

Устройства комплекса размещаются в трех шкафах с двусторонним доступом:
- устройство логической обработки (УЛО) осуществляет обработку входных аналоговых и дискретных сигналов, выполнение алгоритма автоматического управления, формирование программных команд управления исполнительными механизмами агрегата;
- устройство связи с объектом (УСО) содержит выходные реле для выдачи команд управления исполнительными механизмами;
- стойка монтажного оборудования (СМО) комплектуется панелью электропитания, топливным регулятором и дополнительным оборудованием.
В состав Комплекса также входят:
- АРМ оператора (для отображения информации, выдачи предупредительной и аварийной сигнализации, выдачи команд оператора);
- АРМ инженера АиМ (технологический АРМ);
- устройство представления информации (УПИ), поставляется по требованию заказчика, функционально идентично АРМ оператора.
Основные функции
Комплекс обеспечивает выполнение следующих функций:
- управление и регулирование (автоматическое и дистанционное);
- противоаварийная защита агрегата;
- формирование предупредительной и аварийной сигнализации;
- представление информации в графическом и текстовом виде;
- архивирование информации;
- самодиагностика (контроль исправности).

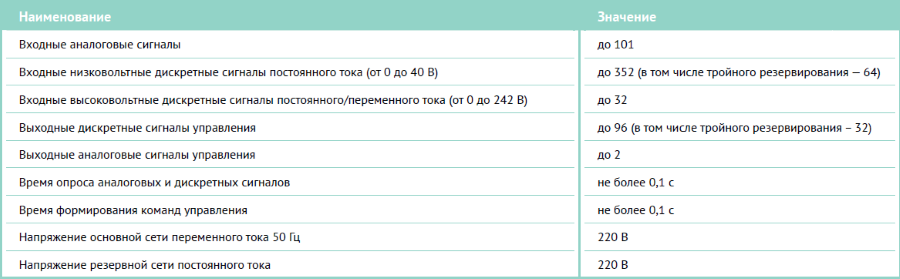

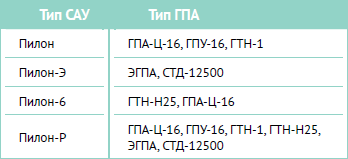

Технические характеристики
Структурная схема
Преимущества
САУ ГПА отвечает всем требованиям, предъявляемым к системам управления взрывоопасными объектами.
В нём воплощено много современных технических решений:
- трёхканальное и двухканальное резервирование;
- многооконный интерфейс с оператором ГПА;
- самодиагностика с точностью до сменного блока или модуля;
- интегрированные модули ввода-вывода на современных микроконтроллерах;
- программное парирование сбоев и отказов.
