ИП-40030-2-0

ИП-40030-2-0

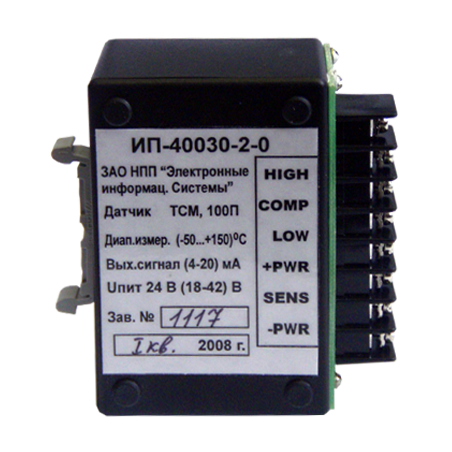

Преобразователь измерительный ИП-40030-2-0 АВЛБ.468157.012 (далее — ИП) предназначен для преобразования сигналов термопреобразователей сопротивления (ТС), имеющих основные значения W100: для платиновых ТС — 1,3910 или 1,3850; для медных ТС — 1,4280 или 1,4260 по ГОСТ 6651, в выходной унифицированный токовый сигнал от 4 до 20 мА. ИП выполнен в пластмассовом корпусе и предназначен для установки на DIN-рейку 35 мм.

Преобразователь измерительный ИП-40030-2-0 АВЛБ.468157.012 (далее — ИП) предназначен для преобразования сигналов термопреобразователей сопротивления (ТС), имеющих основные значения W100: для платиновых ТС — 1,3910 или 1,3850; для медных ТС — 1,4280 или 1,4260 по ГОСТ 6651, в выходной унифицированный токовый сигнал от 4 до 20 мА. ИП выполнен в пластмассовом корпусе и предназначен для установки на DIN-рейку 35 мм.


Основные технические характеристики ИП приведены в таблице (ниже), а существующие исполнения — в руководстве по эксплуатации (файл .pdf, 371Kb).





Наименование параметра

Значение

Предел допускаемой приведенной основной погрешности, %

± 0,1

Напряжение питания постоянного тока, В:

от 14 до 42

Максимальное сопротивление нагрузки на выходе (при напряжении питания 42 В), Ом

1400

Гальваническая изоляция входа от выхода

есть

Время установления выходного сигнала,с

0,05

Линеаризация НСХ ТС (термометра сопротивления)

есть

Компенсация сопротивления проводов линии связи с ТС (3-х проводная схема подключения ТС)

есть

Максимальное сопротивление линии связи с ТС, Ом

50

Средний срок службы не менее, л

12

Средняя наработка на отказ, ч

50000

Габариты, В×Ш×Г, мм

82×31×78

Масса, не более, кг

0,25

Температура эксплуатации, °С

0…+60 для исполнения В4;

-40…+60 для исполнения С4

Влажность

до 80% при +35 °С и более низких температурах, без конденсации влаги



По требованию заказчика ИП могут быть изготовлены с другими диапазонами измерения.



ИП является конструктивным и функциональным аналогом преобразователя DIN 4003-15 фирмы AGM Electronics (США).



См. подробнее в каталоге ИП (.pdf, 11Mb).
