Система автоматического управления газотурбинной электростанцией

Областью применения САУ ГТЭС являются автоматизированные энергетические газотурбинные электростанции, работающие без постоянного обслуживания в условиях функционирования систем АСУ ТП.

САУ ГТЭС предназначена для автоматизации управления энергетическими газотурбинными электростанциями типа ГТЭС-4 мощностью 4,0 мВт, а также для:

  • обеспечения необходимого взаимодействия с АСУ ТП верхнего уровня, в том числе для оптимизации и координации управления нагрузкой ГТЭС в нормальных и аварийных режимах;
  • формирования и хранения необходимой отчетной документации и передачи ее в АСУ ТП верхнего уровня.

САУ ГТЭС может работать автономно в составе энергосистемы или параллельно с аналогичными ГТЭС.

Основные функции

САУ ГТЭС обеспечивает выполнение следующих функции контроля и отображения:

  • непрерывный контроль технологических параметров, в том числе измерение и представление по вызову оператора на экране ПЭВМ значений выбранных параметров в единицах физических величин по ГОСТ 8.417-81 с указанием знака параметра;
  • вызов контролируемых параметров по желанию оператора на экран ПЭВМ в табличной форме или в виде трендов (кривых) с отображением на экране линий предупредительных и аварийных уставок;
  • автоматический контроль общестанционных параметров концентрации метана и температуры в помещениях, температуры, влажности, давления наружного воздуха;
  • автоматический контроль состояния оборудования ГТЭС;
  • решение расчётных задач;
  • учёт выработанной электроэнергии;
  • учёт количества пусков;
  • представление на экране ПЭВМ мнемосхем агрегата с указанием значений измеряемых параметров и положений исполнительных механизмов и основных параметров работы ГТЭС;
  • автоматическое обнаружение, отображение и звуковая сигнализация отклонений технологических параметров от уставок;
  • представление информации о невыполненных предпусковых условиях;
  • сигнализацию основных режимов агрегата;
  • запоминание и документирование сигналов, вызвавших аварийный останов, а также значений основных технологических параметров агрегата, положения исполнительных механизмов при срабатывании защиты с возможностью ретроспективного анализа состояния агрегата за 100с до срабатывания аварийной защиты и в течение 200с после.

Технические характеристики САУ ГТЭС

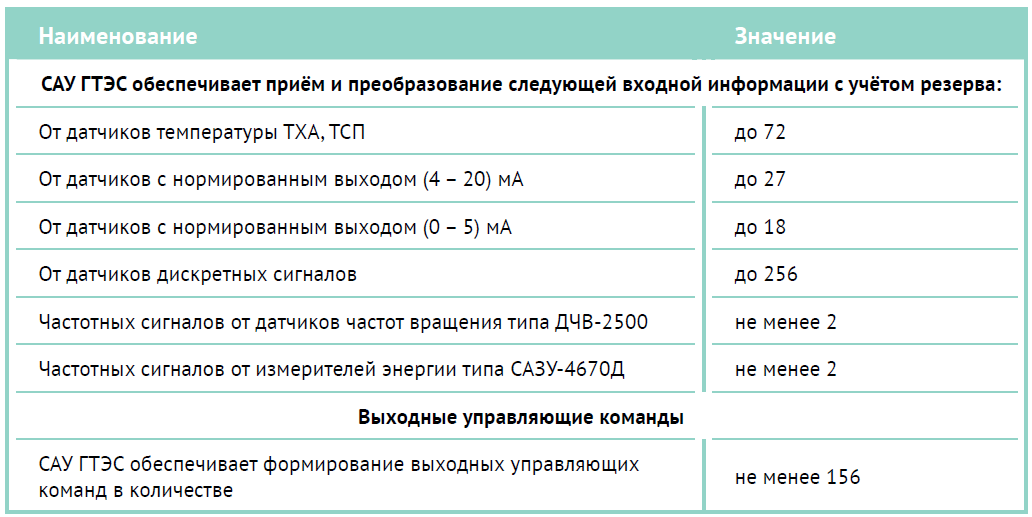

  1. САУ ГТЭС обеспечивает прием и преобразование следующей входной информации с учётом резерва:
    • от датчиков температуры ТХА, ТСП — до 72;
    • от датчиков с нормированным выходом (4-20) мА — до 27;
    • от датчиков с нормированным выходом (0-5) мА — до 18;
    • от датчиков дискретных сигналов — до 256;
    • частотных сигналов от датчиков частот вращения типа ДЧВ¬2500 — не менее 2;
    • частотных сигналов от измерителей энергии типа САЗУ — 4670Д — не менее 2.
  2. САУ ГТЭС обеспечивает формирование выходных управляющих команд в количестве — не менее 156.
  3. Аппаратно САУ ГТЭС построена на основе промышленных компьютеров, а также устройств сбора данных и управления серий 7000 и 8000 фирмы ISP DAS.
  4. Конструктивно САУ ГТЭС размещена в шкафу фирмы RITTAL с размерами 800×600×2000мм. САУ ГТЭС отличается от аналогичных систем высоким уровнем комплексной автоматизации управления и контроля электростанцией, повышенной надежностью и живучестью за счёт аппаратного резервирования, а также открытостью программного обеспечения для пользователя и возможностью его оперативной адаптации к изменяющимся условиям.
