Система автоматического управления газораспределительной станцией (мини САУ ГРС)

НАЗНАЧЕНИЕ

МиниСАУ ГРС предназначена для автоматизации управления одно- или двухниточными газораспределительными станциями различной производительности.



ОСНОВНЫЕ ФУНКЦИИ

  1. Режимы управления:
  • полностью автоматическое управление;
  • дистанционное ручное и дистанционное автоматическое управление исполнительными механизмами с панели оператора, встроенной в шкаф САУ;
  • выполнение функций КП телемеханики в системе телемеханики «Магистраль-2».

      2. Основные решаемые задачи:

  • выполнение автоматических программ управления в аварийных ситуациях;
  • управление кранами;
  • опрос вычислителей расхода газа по интерфейсу, вычисление суммарного расхода газа и управление системой одоризации газа;
  • сбор, обработка и архивирование  данных;
  • автоматическая передача на панель  оператора аварийных и   предупредительных сигналов,  их регистрация;
  • изменение предупредительных и аварийных уставок с панели  оператора  ;
  • управление вытяжной вентиляцией, аварийной световой и звуковой сигнализацией;
  • контроль исправности всех исполнительных механизмов   технологического оборудования, непрерывная самодиагностика работоспособности всех модулей системы,  блоков питания;
  • отображение графической информации о технологическом процессе и фактическом состоянии технологического оборудования на панели  оператора;
  • взаимодействие с системой охранной сигнализации;
  • взаимодействие с системой пожарной сигнализации;
  • взаимодействие с системой телемеханики и устройствами дистанционного контроля в доме оператора;
  • передача информации на верхний уровень информационно-управляющей системы по линиям интерфейса, телефонным линиям или по радиоканалу;
  • обеспечение бесперебойного питания САУ ГРС и приборов автоматики при пропадании сетевого напряжения от агрегата бесперебойного питания с использованием аккумуляторных батарей большой ёмкости в течение длительного времени (от 24 до 48 ч).

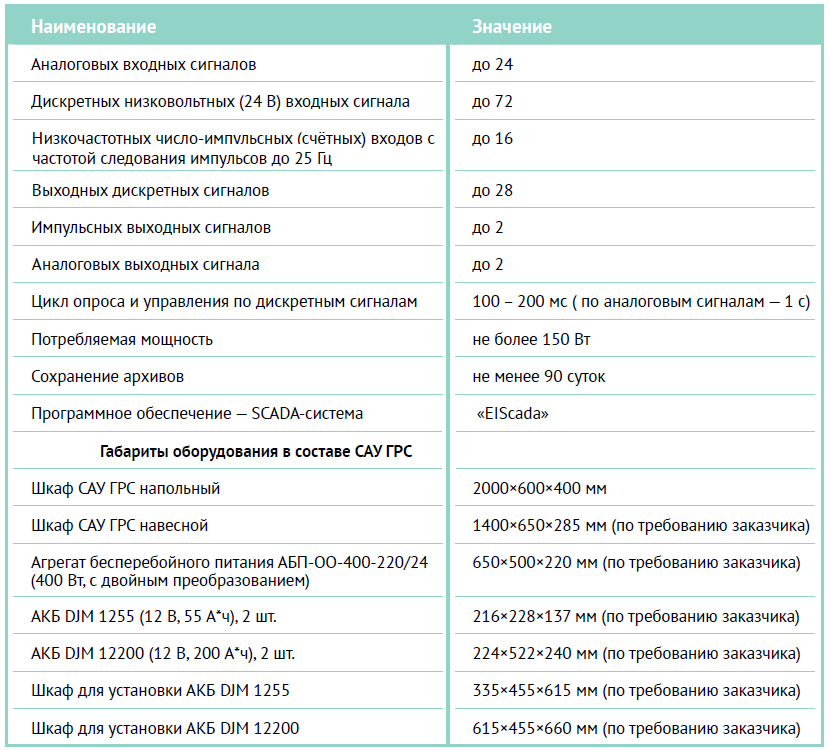

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • до 24 аналоговых входных сигналов (термопреобразователи сопротивлений ТСМ, ТСП с градуировками по ГОСТ 6651; постоянный ток (0-5), (0-20), (4-20) мА; постоянное напряжение от ± 15 мВ до 550 В; переменное напряжение от 200 мВ до 600 В; частотные сигналы от (0-500) Гц до (0-100) кГц); в том числе сигналы от ТСМ,ТСП и датчиков давления с искробезопасными входными цепями уровня «ia» по ГОСТ Р 51330.10-99 ;
  • до 72 дискретных низковольтных (24 В) входных сигнала, в т.ч. 16 дифференциальных и 56 с одим общим («сухой контакт»); в том числе искробезопасные дискретные входы с искробезопасной цепью уровня «ib» по ГОСТ Р 51330.10-99;
  • до 16 низкочастотных число-импульсных (счётных) входов с частотой следования импульсов до 25 Гц;
  • до 28 выходных дискретных сигнала (транзистор с открытым коллектором =30 В, 100 мА; электромеханические реле с переключающим контактом (~220 В или =30 В, 6 А) или оптореле (~220 В, 2 А или =24 В, 2 А);
  • до 2 импульсных выходных сигналов (импульс определённой длительности, выдаваемый в соответствии с алгоритмом управления);
  • до 2 аналоговых выходных сигнала (0-20), (4-20) мА или (0-10), (0-5) В;
  • цикл опроса и управления по дискретным сигналам – 100…200 мс( по аналоговым сигналам – 1 с);
  • встроенный АРМ оператора с цветным сенсорным дисплеем с размером по диагонали 9”(23 см);
  • сохранение архивов не менее 90 суток;
  • потребляемая мощность не более 150 Вт;
  • возможность изготовления в виде малогабаритного навесного шкафа для установки на стене.



СОСТАВ И КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

  1. Шкаф САУ ГРС напольный с габаритами (в×ш×г) — 2000×600×400 мм или шкаф САУ ГРС навесной с габаритами (в×ш×г) — мм по требованию заказчика.
  2. Агрегат бесперебойного питания (400 Вт, с двойным преобразованием) с габаритами (в×ш×г) — мм — по требованию заказчика.
  3. АКБ DJM 1255 (12 В, 55 А*ч) с габаритами (в×ш×г) — 216×228×137 мм (2 шт.) — по требованию заказчика.
  4. АКБ DJM 12200 (12 В, 200 А*ч) с габаритами (в×ш×г) — 224×522×240 мм (2 шт.) — по требованию заказчика.
  5. Шкаф для установки АКБ DJM 1255 с габаритами (в×ш×г) — 335×455×615 мм — по требованию заказчика.
  6. Шкаф для установки АКБ DJM 12200 с габаритами (в×ш×г) — 615×455×660 мм — по требованию заказчика.
